Принцип работы охранной сигнализации на базе микроконтроллера PIC16F628

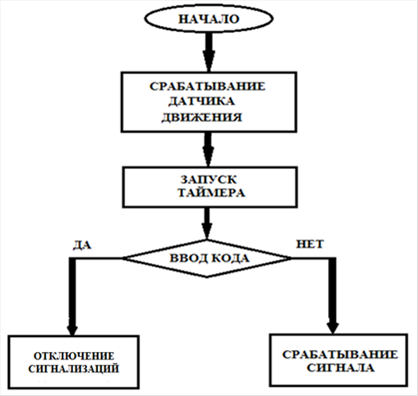

Упрощенный алгоритм работы охранной сигнализаций показан на рисунке 3.

Рисунок 3 - Алгоритм работы устройства

Стартовым элементом служит датчик движения. Когда в пространстве действия датчика движения появляется человек, замыкается общий провод, далее начинается отсчет времени от 9 до 0 секунд. Это время высвечивается на индикаторе. За это время с помощью кнопок необходимо ввести правильный код. После чего сигнализация отключается.

Для набора кода используются четыре кнопки: key 1, key 2, key 3, key 4. Эти кнопки могут располагаться в любом месте наборной клавиатуры, но нажиматься должны именно в правильной последовательности. Все остальные кнопки key all соединены параллельно. При нажатий любой из них набор кода сбрасывается и все нужно начинать сначала. Когда счётчик времени высвечивает 0 набор кода запрещается.

Для создания принципиальной схемы охранной сигнализации используется программа «SPlan».

«SPlan» очень удобеная в использовании программа. В комплект программы включено большое количество готовых библиотек электронных компонентов, возможно создание и сохранение собственных шаблонов компонентов.

Добавляемые компоненты просто «перетаскиваются» с находящейся слева панели, справа от которой находится панель инструментов для рисования линий и различных геометрических форм, добавления надписей, вставки растровых изображений и т.д. Нумерация компонентам может присваиваться как автоматически, так и вручную.

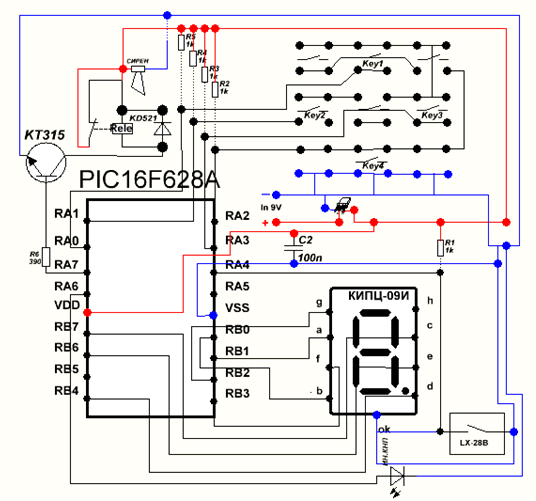

Принципиальная схема охранной сигнализации показана на рисунке 4.

Рисунок 4 - Принципиальная схема охранной сигнализации
