Описание программных средств для написания программы

Программа для микроконтроллерной системы, написана с помощью программы «Flowcode V4 for PICmicros».

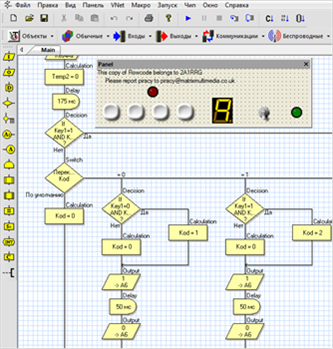

Пример написания программы представлен на рисунке 5.

Рисунок 5 - Пример написания программы

Основные характеристики программы «Flowcode V4 for PICmicros»:

- простой в использовании интерфейс;

- обширная подпрограмма высокого уровня компонентов;

- открытая архитектура, позволяющая просматривать и прокомментировать «Ассамблер» код, генерируемый из блок-схем;

- полностью поддерживаются спектр материалов для обучения и развития встраиваемых систем.

Преимущества:

- позволяет быстро и без ошибок создавать электронные системы;

- быстрая разработка простых и сложных встраиваемых систем.

Для более читабельного вида, данную программу необходимо перевести на язык программирования «Assembler».

Для этого воспользуемся такими программами как:

- Hex Editor Neo;

- PicDisasm.

Получившийся файл (представленный на рисунке 1) необходимо открыть с помощью программы «Hex Editor Neo».

После выполнения данных действии содержимое программы изменит свой первоначальный вид, теперь программа сгенерирована в шестнадцатеричный вид счисления.

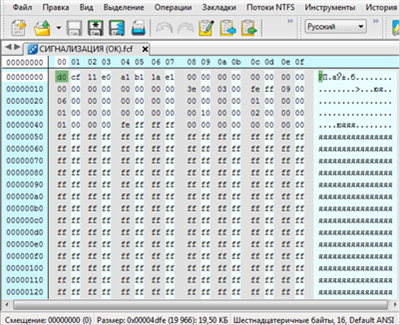

Пример перевода программы в шестнадцатеричный вид счисления представлен на рисунке 6.

Рисунок 6 - Пример программы

Получившийся файл переводим на язык программирования «Assembler».

Для этого открываем получившуюся программу с помощью дешифратора «PicDisasm».

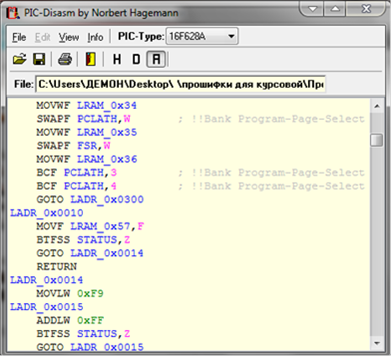

Пример перевода программы на язык программирования «Assembler» представлен на рисунке 7.

Рисунок 7 - Пример программы

Программа приобретает свой конечный вид.

Часть программы представлена в [ПРИЛОЖЕНИЙ А].
