Описание элементной базы охранной сигнализации

Среди представленных в таблице 3 датчиков движения, был выбран датчик «LX-28B SEN4», по таким критериям как:

- угол обзора;

- цена.

Таблица 3 - Основные характеристики датчиков движения

Датчик движения «LX-28B SEN4» - объемный (инфракрасный) пассивный датчик, обнаруживающий перемещение человека. Сигнал тревоги формируется при пересечений объекта, имеющий температуру отличную от температуры помещения, секторов, определяющих конфигурацию и размеры зоны обнаружения.

Датчик движения «LX-28B SEN4» .

Основные характеристики:

- угол обзора - 360°;

- дальность обнаружения - 12 м;

- рабочая нагрузка - 230 Вт;

- время задержки срабатывания 4 - 8 с;

- освещенность 3000 лк;

- высота установки 1 - 1,6 м;

- питание ~220 - 240 В/50 - 60 Гц.

Звуковая сирена

Среди представленных в таблице 4 звуковых сирен, была выбрана сирена «SC 530», по таким критериям как:

- громкость;

- цена.

Таблица 4 - Основные характеристики звуковых сирен

Звуковая сирена «SC 530».

Основные характеристики:

- громкость - 115 дБ;

- питание - 12 В, 150 мА;

- цвет - черный;

- габариты - 300 x 250 x 320 мм;

- рабочая температура - -20 .+80°С.

3 Реле

Реле - электрическое устройство, предназначенное для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин.

Реле «801H-1C-C 05VDC»

Основные характеристики:

- ток питания обмотки - постоянный;

- количество обмоток - 1;

- сопротивление обмотки - 69 Ом;

- сопротивление изоляции - 1000 мОм;

- минимальное рабочее напряжение - 3,5 В;

- номинальное рабочее напряжение - 5 В;

- корпус - герметичный.

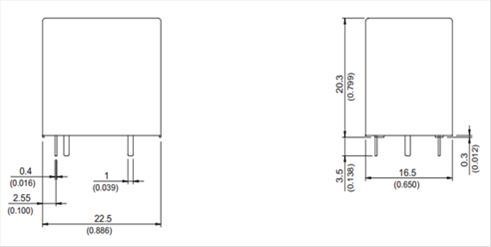

Схема выводов Реле «801H-1C-C 05VDC» представлена на рисунке 11.

Рисунок 11 - Схема выводов Реле «801H-1C-C 05VDC»

Транзистор

Транзистор «KT315Г» - кремниевый высокочастотный биполярный транзистор малой мощности n-p-n проводимости в корпусе KT-13, получивший самое широкое распространение в советской радиоэлектронной аппаратуре.

Транзистор «KT315Г».

Основные характеристики:

- структура - NPN;

- максимально допустимый ток - 0,1 А;

- граничная частота коэффициента передачи тока - 250 МГц;

- максимальная рассеиваемая мощность - 0,15 Вт;

- корпус - KT-13.

Схема выводов Транзистора «KT315Г» представлена на рисунке 13.

Рисунок 13 - Схема выводов Транзистора «KT315Г»

Диод

Диод «КД522А» - двухэлектродный электронный элемент, обладающий различной проводимостью в зависимости от направления электрического тока.

Диод «КД522А»

Основные характеристики:

- максимальное постоянное обратное напряжение - 75 В;
