Изготовка домашней охранной сигнализации

Для изготовки схемы печатной платы используется программа «Sprint Layout».

Основным достоинством «Sprint Layout» является интуитивно понятный интерфейс, включающий в себя лишь самые необходимые инструменты для подготовки печатных плат размером 300 на 300 мм. Программа позволяет работать с двумя слоями (проводников и маркировки) для каждой стороны платы.

Простой, но в тоже время очень эффективный программный пакет для проектировки и разводки печатных плат малой и средней сложности.

Программа очень популярна среди Российских радиолюбителей.

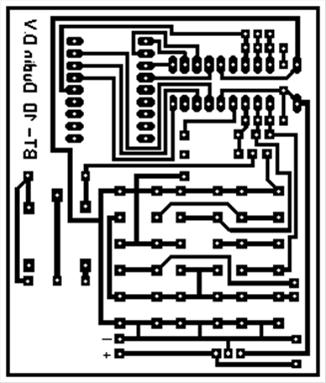

Схема печатной платы представлена на рисунке 23.

Рисунок 23 - Схема печатной платы

Для дальнейшего изготовления печатной платы данную схему необходимо распечатать на листе глянцевой бумаги формата А4.
