Стабилитроны

Полупроводниковый стабилитрон - это полупроводниковый диод, напряжение на котором в области электрического пробоя слабо зависит от тока и который используется для стабилизации напряжения.

В полупроводниковых стабилитронах используется свойство незначительного изменения обратного напряжения на р-n - переходе при электрическом (лавинном или туннельном) пробое. Это связано с тем, что небольшое увеличение напряжения на р-n - переходе в режиме электрического пробоя вызывает более интенсивную генерацию носителей заряда и значительное увеличение обратного тока.

Низковольтные стабилитроны изготовляют на основе сильнолегированного (низкоомного) материала. В этом случае образуется узкий плоскостный переход, в котором при сравнительно низких обратных напряжениях (менее 6В) возникает туннельный электрический пробой. Высоковольтные стабилитроны изготавливают на основе слаболегированного (высокоомного) материала. Поэтому их принцип действия связан с лавинным электрическим пробоем.

Основные параметры стабилитронов:

· напряжение стабилизации Uст (Uст = 1…1000В);

· минимальный Iст міn и максимальный Iст мах токи стабилизации (Iст міn » 1,0…10мА, Iст мах » 0,05…2,0А);

· максимально допустимая рассеиваемая мощность Рмах;

· дифференциальное сопротивление на участке стабилизации rд = DUст/DIст, (rд » 0,5…200Ом);

· температурный коэффициент напряжения на участке стабилизации:

TKU стабилитрона показывает на сколько процентов изменится стабилизирующее напряжение при изменении температуры полупроводника на 1°С

(TKU = −0,5…+0,2 %/°С).

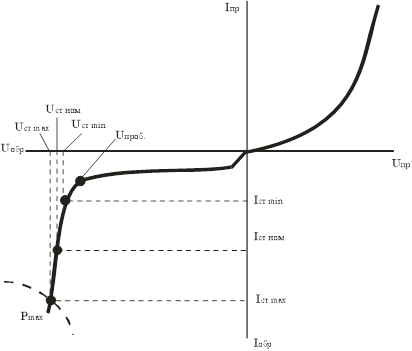

Рисунок 3.6 - Вольт-амперная характеристика стабилитрона и его условное графическое обозначение

Стабилитроны используют для стабилизации напряжений источников питания, а также для фиксации уровней напряжений в различных схемах.

Стабилизацию низковольтного напряжения в пределах 0,3…1В можно получить при использовании прямой ветви ВАХ кремниевых диодов. Диод, в котором для стабилизации напряжения используется прямая ветвь ВАХ, называют стабистором. Существуют также двухсторонние (симметричные) стабилитроны, имеющие симметричную ВАХ относительно начала координат. табилитроны допускают последовательное включение, при этом результирующее стабилизирующее напряжение равно сумме напряжений стабилитронов:

Uст = Uст1 + Uст2 +…

Параллельное соединение стабилитронов недопустимо, т.к. из-за разброса характеристик и параметров из всех параллельно соединенных стабилитронов ток будет возникать только в одном, имеющем наименьшее стабилизирующее напряжение Uст, что вызовет перегрев стабилитрона.
