Общий принцип действия

В полупроводнике n-типа основными носителями свободного заряда являются электроны; их концентрация значительно превышает концентрацию дырок (nn >> np). В полупроводнике p-типа основными носителями являются дырки (np >> nn). При контакте двух полупроводников n - и p-типов начинается процесс диффузии: дырки из p-области переходят в n-область, а электроны, наоборот, из n-области в p-область. В результате в n-области вблизи зоны контакта уменьшается концентрация электронов и возникает положительно заряженный слой. В p-области уменьшается концентрация дырок и возникает отрицательно заряженный слой. Таким образом, на границе полупроводников образуется двойной электрический слой, электрическое поле которого препятствует процессу диффузии электронов и дырок навстречу друг другу (рис.1). Пограничная область раздела полупроводников с разными типами проводимости (так называемый запирающий слой) обычно достигает толщины порядка десятков и сотен межатомных расстояний. Объемные заряды этого слоя создают между p - и n-областями запирающее напряжение Uз, приблизительно равное 0,35 В для германиевых n-p-переходов и 0,6 В для кремниевых.p-переход обладает удивительным свойством односторонней проводимости.

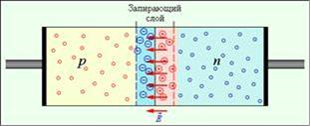

Рисунок 1 - Образование запирающего слоя при контакте полупроводников p - и n-типов.
