Принципиальная схема устройства

Устройство состоит из источника питания, измерительных приборов (миллиамперметр и вольтметр), исследуемых диодов и переключателя режимов включения диодов.

Источник питания схемы собран на понижающем трансформаторе, выпрямителе и стабилизаторе напряжения. Применен миллиамперметр интегральный цифровой, с автономным питанием ДТ-834, с диапазоном измерения от 1мкА до 2000 мА.

Вольтметр аналогичный, с диапазоном измерения от 1 мВ до 20 В. Для снятия характеристик применены германиевые диоды марок Д-106, Д-310, Д-226Е. Схема коммутации включения выполнена на галетном переключателе 4П-11П.

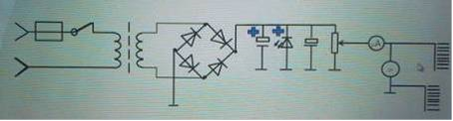

Рисунок 2 - Принципиальная схема прибора

Диод Д226Е

Диод Д226Е относится к классу "Выпрямительные диоды малой мощности".

Рисунок 3 - диод Д226

Табл. 1. Основные параметры диода Д226Е

Тип прибора

Предельные значения параметров при Т=25°С

Значения параметров при Т=25°С

Тк. мах (Тп.) °С

Uобр. макс. (Uобр. и. мак.) B

Iпр. макс. (Iпр. и. мак.) mA

Iпрг. A

fраб. (fмакс.) kГц

Uпр. B

при Iпр. mA

Iобр. mkA

Д226Е

(200)

300

-

-

1,0

300

50

80

Диод Д310

Диод Д310 относится к классу "Диоды универсальные и импульсные".

Рисунок 4 - Диод Д310

Диоды универсальные и импульсные отличаются от выпрямительных малым временем обратного восстановления, или большой величиной импульсного тока. Диоды этой группы могут быть использованы в выпрямителях на высокой частоте, например, в качестве детектора или модуляторах, преобразователях, формирователях импульсов, ограничителях и других импульсных устройствах.

Диод Д310 германиевый, диффузионный, импульсный.

Предназначен для применения в запоминающих и логических устройствах.

Выпускается в металлостеклянном корпусе с гибкими выводами.

Тип диода и схема соединения электродов с выводами приводятся на корпусе.

Масса диода не более 0,7 г.

Основные технические характеристики диода Д310:бp max - Максимальное постоянное обратное напряжение: 20 В;max - Максимальный прямой ток: 500 мА;и max - Максимальный импульсный прямой ток: 0,8 А;

Сд - Общая емкость: 15 пФ при Uoбp 20 В;- Постоянное прямое напряжение: не более 0,55 В при Inp 500 мА;бp - Постоянный обратный ток: не более 20 мкА при Uoбp 20 В.

Таблица 2 - Основные параметры диода Д310

Тип прибора

Предельные значения параметров при Т=25°С

Значения параметров при Т=25°С

Тк. мах (Тп.) °С



Uобр. макс. (Uобр. и. мак.) B

Iпр. макс. (Iпр. и. мак.) mA (A)

fраб. (fмакс.) mГц

Cд пФ

Uпр. B

при Iпр. mA

Iобр. mkA



Д310

20

500 (0,8)

-

15

0,55

500

20

70
