Аналитический обзор ОУ

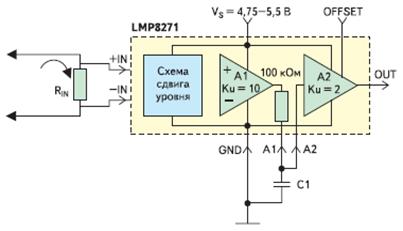

Рис. 1. Структура и типовая схема включения усилителя LMP8271

Усилитель LMP8270 выделяет входной сигнал только положительной полярности, в то время как LMP8271 может усиливать и отрицательный сигнал. Возможность усиления отрицательного входного напряжения VIN достигается благодаря сдвигу уровня выходного напряжения VOUT на некоторую постоянную величину согласно графикам, приведенным на рис. 2. Сдвиг производится подачей управляющего напряжения на специальный вход микросхемы LMP8271 OFFSET. Если вход OFFSET соединен с общим проводом, LMP8271 выделяет только положительный входной сигнал. При подаче на вывод OFFSET напряжения питания VS к выходному напряжению усилителя прибавляется половина напряжения питания, и таким образом вход усилителя становится биполярным. В принципе, на вход OFFSET можно подавать любое напряжение VX от 0 до VS, при этом к выходному напряжению прибавляется величина VX/2.

Рис. 2. Зависимость входного и выходного напряжения усилителя LMP8271 от управляющего сигнала OFFSET

Программируемые операционные усилители

National Semiconductor выпускает ряд операционных усилителей, параметрами которых можно управлять путем изменения тока через специальный вывод микросхемы, - так называемые программируемые операционные усилители. Новейший образец программируемого операционного усилителя - сдвоенный усилитель LMV422 - интересен тем, что может работать в двух режимах, обычном и экономичном, при этом, естественно, параметры усилителя ухудшаются, но основные функции сохраняются, что может быть весьма полезным, например для поддержания аппаратуры в «ждущем» состоянии, переходе на резервное питание и т. п. В нормальном режиме (Full; управляющий вывод PS заземлен) операционные усилители потребляет ток 400 мкА и имеет параметры, близкие к прецизионным усилителям (см. табл. 1). В экономичном режиме (Low; на управляющий вывод PS подано напряжение более 4,5 В) потребляемый ток снижается до 2 мкА, и усилитель становится ультрамикромощным. Каждый усилитель микросхемы имеет свой независимый вывод управления PS. Операционные усилители LMV422 скорректированы для коэффициента усиления больше 2, выпускаются в 10-выводном корпусе MSOP.
