Разработка и расчёт входного дифференциального усилителя

В качестве измерительного усилителя выбран прецизионный ОУ в дифференциальном включении.

Входное напряжение:

Коэффициент усиления:

Задам резистор R1 = 10 кОм, тогда R2:

Из ряда E24 выберу: R1=R3 МЛТ-0.125-10 кОм1%=R4 МЛТ-0.125-240 кОм1%

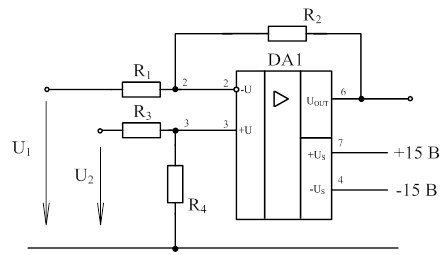

Рисунок 3.1 - Схема подключения дифференциального усилителя.

В качестве DA1 выберу К140УД25А.

Параметры усилителя 140УД25А:

Напряжение питания ±(13,5 ÷ 16,5) В.

Коэффициент усиления 1 млн.

Напряжение смещения 30 мкВ.

Скорость нарастания выходного напряжения 1,7 В/мкс.

Потребляемый ток 5 мА.

Частота единичного усиления 3 МГц
