Разработка и расчет входного усилителя

Для измерения сигнала пропорционального току использую схему неинвертирующего усилителя. Такая схема имеет большое входное сопротивление, и не влияет на параметры цепи к которой подключается.

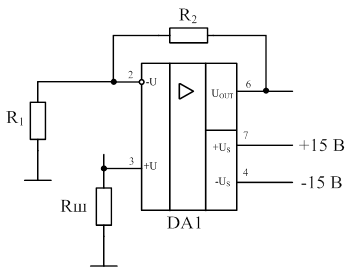

Рисунок 3.2 - Схема измерительного усилителя.

Максимальное напряжение, действующее на входе:

Требуемый коэффициент усиления:

Задам резистор R2=200 кОм, тогда R1=200 Ом, так как коэффициент усиления неинвертирующего усилителя

.

Из ряда Е24 выберу R1: МЛТ-0.125-200 Ом5%.

R2: МЛТ-0.125-200 кОм5%.

В качестве DA1 выберу 140УД25А.

Параметры усилителя 140УД25А:

Напряжение питания ±(13,5 ÷ 16,5) В.

Коэффициент усиления 1 млн.

Напряжение смещения 30 мкВ.

Скорость нарастания выходного напряжения 1,7 В/мкс.

Потребляемый ток 5 мА.

Частота единичного усиления 3 МГц
