Разработка и расчет усилителя ограничителя

Усилитель-ограничитель предназначен для формирования прямоугольных импульсов из исходного сигнала с частотой импульсов равной частоте исходного сигнала. В нашем случае амплитуда импульсов равна 10 В. Резистор R1 предназначен для ограничения тока через диоды и берется равным 10 кОм.

По ряду Е24 и справочнику выбираем R1: МЛТ 0,125Вт 10кОм±5%.

Диод VD1, VD2 ограничивает усиленное напряжение на уровне 0,6 В.

Диоды берем КД521А.

Параметры КД521А: Uобр.макс = 75 В, Iпр.макс =50 мА

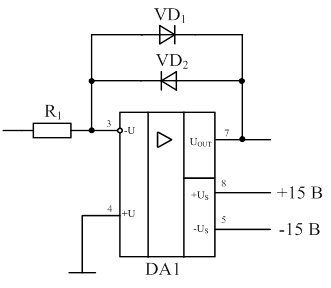

Рисунок 3.3 - Схема усилителя ограничителя.

В качестве DA1 выберу К140УД8А

Параметры К140УД8А

Напряжение питания ±(5 ÷ 15) В.

Коэффициент усиления 50 тыс.

Напряжение смещения 18 мВ.

Скорость нарастания выходного напряжения 2 В/мкс.

Частота единичного усиления 3 МГц.

Потребляемый ток 5 мА.

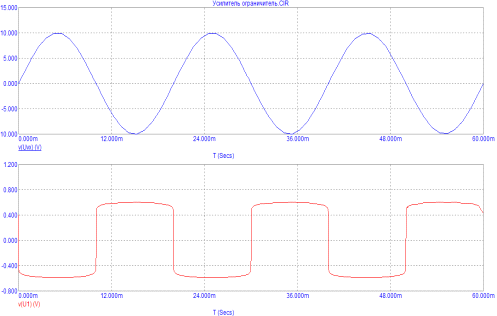

На рисунок 3.4 приведены временные диаграммы сигналов на входе и выходе усилителя ограничителя.

Рисунок 3.4 - Временные диаграммы сигналов на входе и выходе усилителя ограничителя
