Разработка расчет компаратора с положительной обратной связью

усилитель погрешность компаратор выпрямитель

Компаратор с положительной обратной связью предназначен для формирования прямоугольных импульсов фиксированной амплитуды из выходного сигнала усилителя-ограничителя. Применение ПОС создает гистерезис при переключении компаратора, что приводит к повышению помехозащищенности. Схема компаратора с ПОС приведена на рисунке 5.

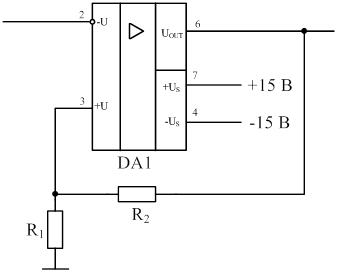

Рисунок 3.5 - Схема компаратора с положительной обратной связью.

Порог переключения Uпор=200 мВ.

Задам R1 = 1 кОм, тогда R2:

По ряду Е24 выберу R1: МЛТ 0,125Вт 1кОм±5%

R2: МЛТ 0,125Вт 75кОм±5%

В качестве DA1 выберу: 140УД11

Параметры 140УД11

Напряжение питания ±(5 ÷18) В.

Коэффициент усиления 25 тыс.

Напряжение смещения 10 мВ.

Скорость нарастания выходного напряжения 20 В/мкс.

Верхняя частота 15 МГц.

Потребляемый ток 10 мА.

Выходной ток 10 мА

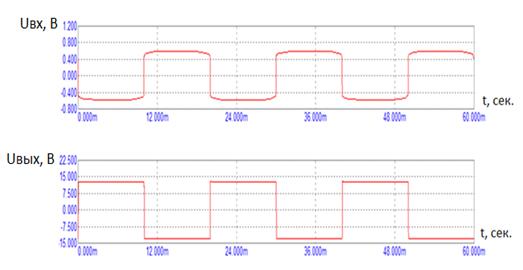

На рисунке 3.6 приведены временные диаграммы сигналов на входе и выходе компаратора.

Рисунок 3.6 - Временные диаграммы сигналов на входе и выходе компаратора.
