Разработка размещения сборочного чертежа

Сборочный чертеж является документом, в котором приводятся сведения, необходимые для изготовления сборочной единицы. Количество сборочных чертежей должно быть минимальным, но достаточным для рациональной сборки и контроля изделия. При необходимости на сборочном чертеже приводятся данные о работе изделия и о взаимодействии его частей.

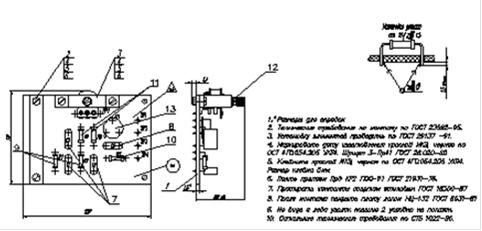

Сборочный чертеж выполняется на основании ГОСТ 2.109-73 с использованием программы AutoCAD2007, как показано на рисунке 3.1

Рисунок 3.1 - Разработка сборочного чертежа в AutoCad2007

Сборочный чертеж содержит 2 вида, дающих полное представление о расположении элементов.

На чертеже присутствует указание паяного соединения резистора R1, а также некоторые технические требования, предъявляемые к сборочной единице.

Для каждого элемента проставлен номер позиции в соответствии со спецификацией. Каждый элемент имеет буквенно-позиционное обозначения в соответствии со схемой электрической принципиальной.

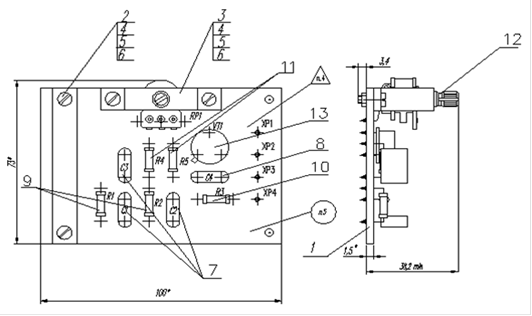

Указываются габаритные размеры и размеры области, занимаемой деталями. Элементы на плате устанавливаются в соответствии с положением монтажных отверстий. Сборочная единица с габаритными размерами показана на рисунке 3.2

Рисунок 3.2 - Сборочная единица

Сборочный чертеж представлен на листе графической части

ФРЯШ 00.00.000 СБ

Сборочный чертеж должен содержать:

- изображение сборочной единицы, дающее представление о расположении и обеспечивающее возможность осуществления сборки и контроля;

- размеры, предельные отклонения и другие параметры и требования, которые должны быть выполнены или проконтролированы по данному сборочному чертежу;

- указания о характере сопряжения и методах его осуществления, если точность сопряжения обеспечивается подбором, пригонкой и т. п., а также указания о выполнении неразъемных соединений (сварных, паяных и др.);

- номера позиций составных частей в соответствии со спецификацией на данное изделие;

- габаритные размеры изделия;

- техническую характеристику изделия;

- установочные, присоединительные и другие необходимые размеры.

Спецификация разрабатывается в AutoCAD2007, как показано на рисунке 3.3

Рисунок 3.3 - Разработка спецификации в AutoCad2007

Спецификация включает в себя следующие разделы:

- документацию. К ней относятся: сборочный чертёж, схема электрическая принципиальная, документы прочие, перечень элементов, пояснительная записка;

- детали.К этому разделу относятся все детали, в данном случае это печатная плата, фиксатор, уголок;

- стандартные изделия. К ним относятся: винты, гайки, шайбы;

- прочие изделия.Сюда относятся:, конденсаторы C1,C2, резисторы R1,R2, транзистор VT1;

- материалы.К материалам относятся: канифоль сосновая, кисть и краска, необходимые для маркировки платы, припой, лак, спирт этиловый.

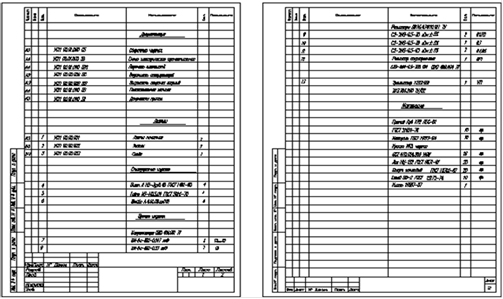

- Спецификация представлена на листах ФРЯШ 00.00.001
