Состав блок-схемы приемника

При выборе типа схемы радиоприемника остановились на супергетеродинном приемнике, так как приемники данного типа обладают существенными преимуществами перед приемниками других типов и широко применяются на ДВ и СВ диапазонах частот. Преимуществом супергетеродинных приемников является то, что:

существенно упрощается система настройки приемника (по сравнению с приемником прямого усиления), поскольку перестраиваются только селективные цепи входной цепи, УРЧ и гетеродина;

также можно обеспечить значительно лучшую фильтрацию сигнала от помех, результирующая АЧХ радиотракта приемника определяется в основном АЧХ селективных цепей тракта промежуточной частоты, которые при приеме сигналов в диапазоне частот не перестраиваются. Это позволяет получить АЧХ, по форме достаточно близкую к прямоугольной, обеспечив при этом качественную фильтрацию сигналов от помех, и поддерживать практически неизменными параметры приемника при его перестройке;

при перестройке приемника основные показатели радиотракта практически не изменяются, поскольку они определяются показателями тракта промежуточной частоты, настроенного на промежуточную частоту;

кроме того, в супергетеродинном приемнике легче обеспечить большое усиление, обычно промежуточная частота меньше частоты сигнала, а на более низкой частоте паразитная обратная связь между входом и выходом усилителя проявляется слабее, что позволяет реализовать более высокое усиление.

А принципиальные недостатки супергетеродинных приемников, главным из которых является наличие дополнительных каналов приема, при высокой избирательности преселектора практически не сказываются.

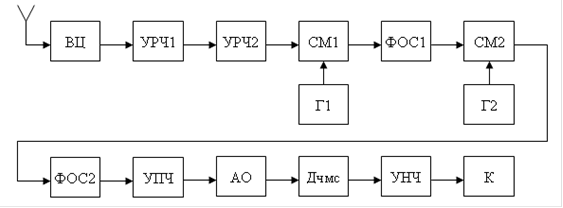

Рисунок 2 - Блок - схема приёмника.

Обозначения:

ВЦ- входная цепь,

УРЧ- усилитель радиочастоты,

СМ- смеситель,

Г - гетеродин,

АО- амплитудный ограничитель,

Дчмс- детектор частотно моделированных сигналов,

УНЧ- усилитель низкой частоты,

К- компаратор.

Выбор такой блок-схемы обусловлен следующими причинами:

ВЦ соединяет антенну с УРЧ, позволяет осуществить избирательность по зеркальному.

УРЧ предназначен для усиления принятого сигнала, вместе с ВЦ обеспечивает

необходимую избирательность приемника, позволяет понизить коэффициент шума.

Преобразователь частоты преобразует несущую частоту принимаемого сигнала в промежуточную частоту. Гетеродин вырабатывает высокочастотный сигнал. На преобразователь частоты подаётся входной сигнал (после преселектора) и сигнал с гетеродина.

Фильтр основной селекции обеспечивает избирательность по соседнему каналу, настроен на фиксированную частоту и поэтому может быть выполнен в виде как многоконтурного фильтра, так и пъезоэлектрического фильтра с высокой селективностью.

Использование УПЧ позволяет сформировать необходимый уровень сигнала для работы детектора. Основное усиление и избирательность в высокочастотном тракте осуществляются в каскадах УПЧ.

Использование УНЧ позволяет сформировать необходимый уровень сигнала для работы ИЭ.

Характерной особенностью приёмников ЧМС является наличие ограничителя амплитуды, что позволяет существенно ослабить вредную амплитудную модуляцию сигнала помехами, а это позволяет улучшить качество приёма сигнала.

Компаратор предназначен для формирования на выходе РПУ логического “0” или ”1”.
