Расчет переходной характеристики САР

Рассчитаем переходную характеристику САР h(t) при воздействии на вход системы единичного ступенчатого сигнала g(t)=1(t).

Из условий курсового проекта известно, что изобразить переходную характеристику нужно в таком диапазоне времени, когда ее величина не будет отличаться от значения выходного сигнала в установившемся режиме более чем на 5%. Полученная характеристика представлена на рисунке 9.

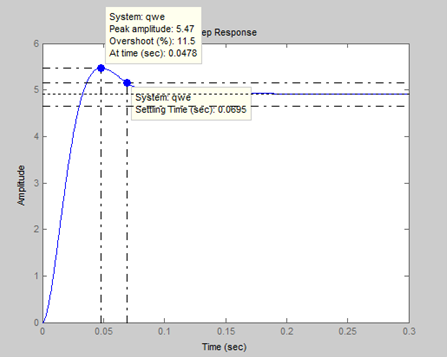

Рисунок 16 - График переходной характеристики h(t)

Для проверки расчетов смоделируем систему автоматического управления (САУ) в Simulink. Полученная модель САР представлена на рисунке 10.

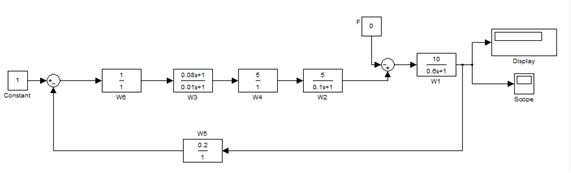

Рисунок 17 - Модель САР в Simulink

Двойной щелчок на иконке осциллографа (Scope) открывает окно, в котором можно наблюдать изменение выходных переменных во времени, которые представлены на рисунке 18.

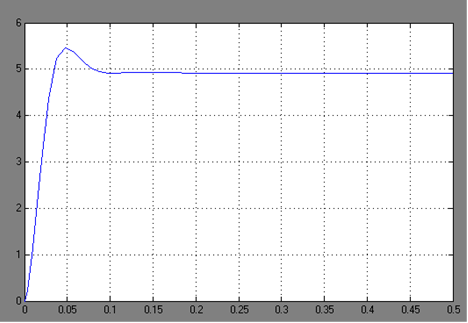

Рисунок 18 - Показания осциллографа в Simulink

Сравнивая рисунок 16а и 18а можно сделать вывод, что построенная переходная характеристика в MATLAB и в Simulink схожи. Это говорит о правильности вычислений.
