Определение усиления предварительного усилителя и числа предварительных каскадов

Задаемся сопротивлением нагрузки детектора 5 - 10 кОм.

Вычисляем входную мощность транзистора УЗЧ:

(2.11)

где, - входное напряжение детектора по формуле (1.13);

- сопротивление нагрузки детектора, Ом.

, Вт

Находим коэффициент усиления предварительного усилителя по мощности:

(2.12)

где, - коэффициент усиления УЗЧ по мощности.

Если в усилителе есть отрицательная обратная связь с глубиной , то необходимо взять значение коэффициента усиления с учетом действия ООС:

(2.13)

где, - коэффициент усиления с учетом действия ООС.

Определяется число каскадов усилителя:

(2.14)

где, - коэффициент усиления транзистора в схеме ОЭ, выбранного транзистора усилителя;

- число каскадов усилителя.

При выполнении УЗЧ на микросхемах необходимо подобрать подходящую микросхему из следующих условий: обеспечение заданной выходной мощности, при заданном напряжении питания, обеспечение заданных частотных и нелинейных искажений сигнала заданной полосы рабочих частот. На основании расчетов составляется структурная схема УЗЧ.

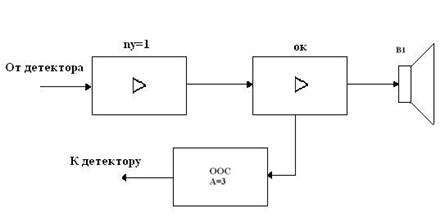

Рис.3 Схема электрическая структурная НЧ - части приемника
