Выбор АЦП

АЦП представляет собой устройство для автоматического преобразования непрерывно изменяющихся во времени аналоговых величин в эквивалентные значения числовых кодов.

Выбираем минимальное число разрядов АЦП и счётчика. Так как по условию точность открывания тиристоров должна соответствовать не более то

,

,

,

где - изменение угла

Тогда х принимаем не менее 7 так как х может иметь только целые числа.

Выберем АЦП К1113ПВ1. Микросхема выполняет функцию 10 - разрядного аналого-цифрового преобразователя однополярного или биполярного входного сигнала с представлением результатов в параллельном двоичном коде.

Выберем х = 10, которая АЦП К1113ПВ1 работая в униполярном режиме, имеет 10 разрядов.

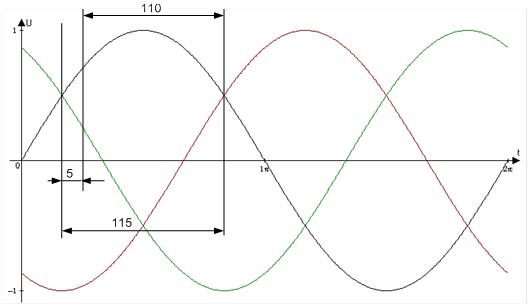

Рис.2.1. Изменение угла

Рассчитаем частоту, которую должен вырабатывать мультивибратор. АЦП К1113ПВ1 работает в биполярном режиме, тогда старший разряд выполняет функцию знака. Из девяти оставшихся будет строиться код входного напряжения и частота рассчитывается следующим образом:

,

где х - число разрядов

- диапазон изменения угла

- частота сети

Микросхемы АЦП К1113ПВ1 выпускаются в 18-выводном герметичном металлокерамическом корпусе типа 238.18-1 с вертикальным расположение выводов. По уровню входных и выходных логических сигналов АЦП сопрягаются с цифровой ЦИС ТТЛ.

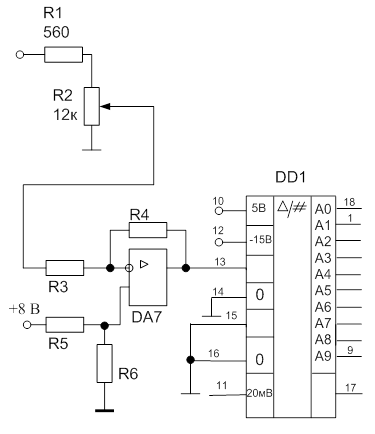

Рис.2.2. Схема АЦП К1113ПВ1 работающей в униполярном режиме.

Нумерация и назначение выводов микросхемы: 1-8 - цифровые выходы ; 9 - цифровой выход (СР); 10 - напряжение источника питания Ucc1; 11 - гашение и преобразование; 12 - напряжение источника питания Ucc2; 13 - аналоговый выход; 14 - общий ( аналоговая земля); 15 - управление сдвига нуля; 16 - общий(цифровая земля); 17 - готовность данных; 18 - цифровой выход (МР).

На данном рисунке изображена АЦП с ДУ на входе. Опорное напряжение в данной АЦП задается с помощью встроено источника опорного напряжения и формируется оно при подаче напряжения питания Ucc2. Величина опорного напряжения устанавливается построечным резистором. В данном случае его величина принята 10,24 В.
