Выбор эталонного генератора импульсов(ЭГ)

Генератор импульсов выберем кварцевый, на логических элементах ТТЛ. На рис.2.5. приведена схема кварцевого автогенератора, выполненного на логических элементах И - НЕ:

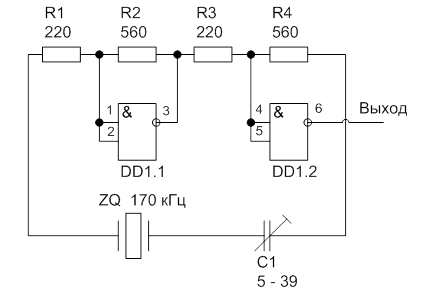

Рис. 2.5. Кварцевый автономный генератор с ООС.

Генераторы - специальные элементы цифровых устройств, предназначенные для формирования последовательности электрических сигналов различной формы. Последовательность сигналов может быть регулярной или с прерываниями, в том числе с изменением параметров и формы электрических сигналов. Генераторы обеспечивают работу цифрового устройства во времени по закону, определяемому внутренней структурой

устройства, и характеризуется частотой сигнала, стабильностью частоты, возможностью управления частотой, формой сигнала, скважностью, видом последовательности сигналов.
