Определение действующих высот отражений и необходимых углов излучения

Действующие высоты отражений находятся по таблице 1.

Таблица 1

Из данной таблицы имеем:

Н (зима, день)= 250 км;

Н (зима, ночь)= 400 км.

Из рисунка 2 при известных величинах действующих высот отражения Н, км и протяженности трассы определяем необходимый угол излучения Θ:

Θ=52° - днём и Θ=65° - ночью.

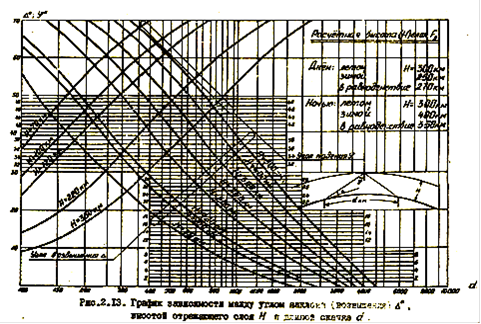

Рисунок 2 - Зависимость угла излучения от длины скачка и высоты отражающего слоя
