Расчет напряженности помехи в точке приема

Для заданных времени суток, года, цикла солнечной активности, типа приемной антенны, географического положения точки приема и определенных ОРЧ с учетом требуемой для данного вида сигнала полосы пропускания приемника из статистики по загрузке радиочастотного диапазона находятся средние уровни помех [дБ] и их рассеяния s[дБ] на входе приемника.

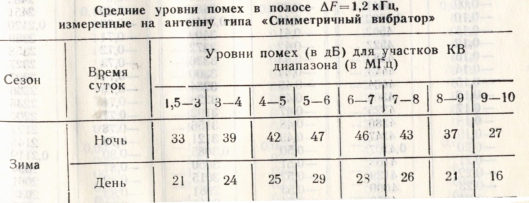

Ориентировочные значения средних уровней помех на входе приемника с учетом обобщенных статистических данных по загрузке КВ диапазона в годы минимума солнечной активности, июль, примем равными:

= 42 дБ -(4,9 МГц)-ночь;

= 11 дБ -(11,3 МГц)-день;

,

46 дБ - (4,9 МГЦ)-ночь;

15 дБ - (11,3 МГЦ)-день;

Исходя из статистических данных задаемся также величиной рассеяния уровней помех на входе приемника:

sх = 8 дБ - день;

sх = 17 дБ - ночь.

Результаты сведены в таблицу 6.

Таблица 6.

Время суток

fр, МГц

, дБ

sх, дБ

ночь

4,9

42

13

день

11,3

11

8
