Графики сигналов на входе и выходе каскада и спектральная диаграмма выходного сигнала

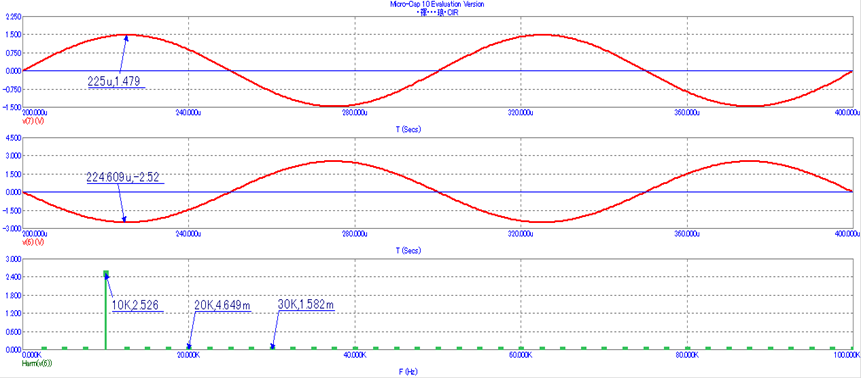

Рисунок 4.3.1 Входной и выходной сигналы, спектральная характеристика.

Амплитуда в источнике: A = 0.07

Можем рассчитать коэффициент гармоник по спектральной характеристике:

Коэффициент усиления можно рассчитать как отношение амплитуды выходного к амплитуде входного сигнала:

.

Получив экспериментальные значения можно сравнить их с расчетными. Для этого составим таблицу 4.3.1

Таблица 4.3.1 Параметры сигнала

Параметр

Значение

Расчетное

Экспериментальное

3.3%3.8%

34.637.1

Как видно из таблицы, в эксперименте получили немного больший коэффициент гармоник и большее усиление.

.3.2 Rэ=0

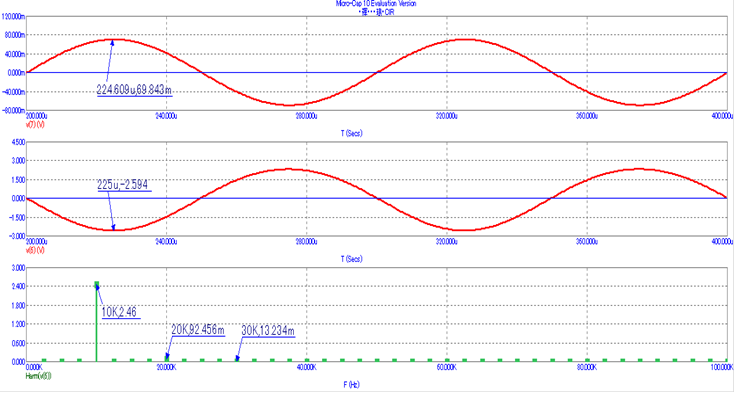

Рисунок 4.3.2 Входной и выходной сигналы, спектральная характеристика.

Амплитуда в источнике: A = =0.015

Рассчитаем коэффициент гармоник по спектральной характеристике:

Коэффициент усиления можно рассчитать как отношение амплитуды выходного к амплитуде входного сигнала:

Получив экспериментальные значения можно сравнить их с расчетными. Для этого составим таблицу 4.3.2

Таблица 4.3.2 Параметры сигнала

Параметр

Значение

Расчетное

Экспериментальное

15%12.7%

158187.7

Экспериментальный коэффициент усиления получился больше, чем расчетный. Обратной связи нет, поэтому искажение сигнала и коэффициент больше, чем в номинальном режиме.

4.3.3 Сэ=0

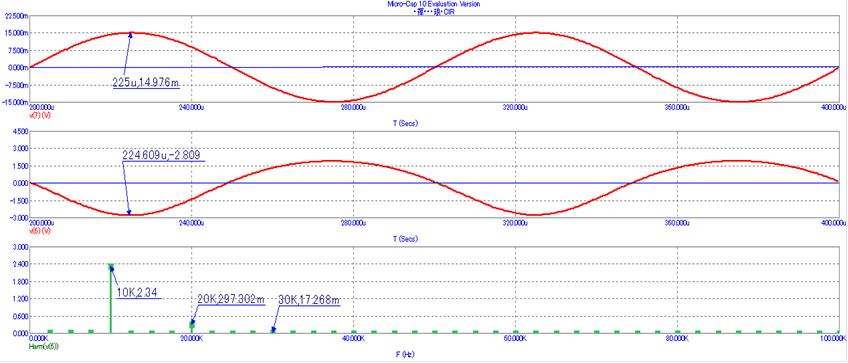

Рисунок 4.10. Входной и выходной сигналы, спектральная характеристика.

Амплитуда в источнике: A = =1.48

Рассчитаем коэффициент гармоник по спектральной характеристике:

Коэффициент усиления можно рассчитать как отношение амплитуды выходного к амплитуде входного сигнала:
