О отработка нелинейной САУ РЭП UЗС=10 В

Графики переходных процессов координат электропривода в различных динамических режимах работы электропривода при напряжении задания на скорость UЗС=10 В представлены на рисунке 40. При UЗС=0,1 В был произведен пуск электропривода на холостом ходу

),

наброс нагрузки до максимальной

в момент времени t=0,5 с, сброс нагрузки до режима холостого хода в момент времени t=1,5 с, реверс электропривода путем смены полярности напряжения задания на скорость в момент времени t=2 с и останов электропривода в момент времени t=3 с.

При отработке максимального задания UЗС=10 В и ток, и скорость достигают своих максимальных значений. Время переходных процессов увеличилось, перерегулирование скорости во время пуска почти свелось к нулю.

Заключение

В данном курсовом проекте был рассмотрен и рассчитан регулируемый электропривод постоянного тока. В процессе выполнения курсового проекта в программной среде Matlab были смоделированы и рассчитаны контуры тока и скорости при настройке как на модульный, так и на симметричный оптимумы. Были сняты и обработаны переходные процессы, происходящие в этих контурах, а так же логарифмические частотные характеристики. Обработка этих характеристик показала, что расчётные и экспериментальные параметры практически одинаковы. Это объясняется тем, что система является линейной без ограничений.

При проектировании использовались программы Mathlab, MathCAD, PAINT, MICROSOFT WORD.

Графическая часть

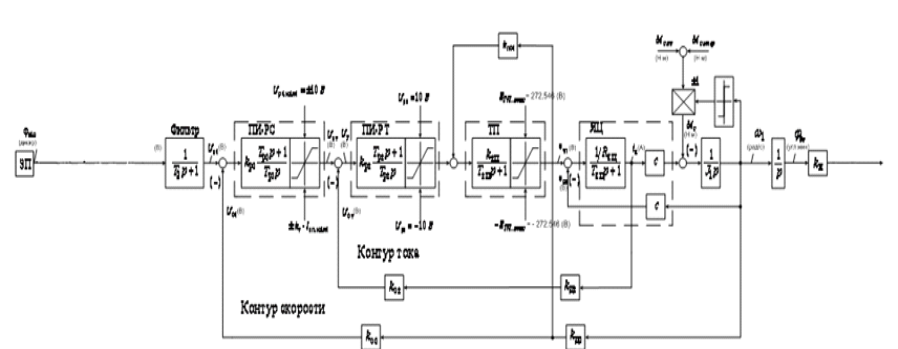

Структурная схема электропривода

Функциональная схема электропривода
