Определение сопротивлений и влияние на них емкостей

Сопротивления , , будем определять на средних частотах в режиме измерения их АЧХ.

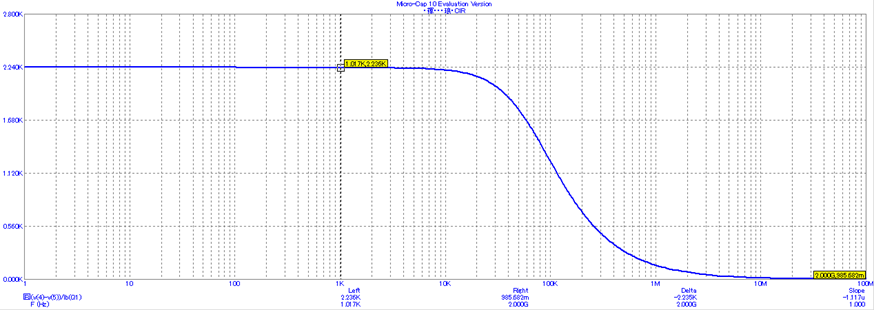

1) Сопротивление транзистора.

Рисунок 4.5.1 Сопротивление транзистора

Экспериментальное значение сопротивления: =2303Ом

Расчетное значение сопротивления: =2530 Ом.

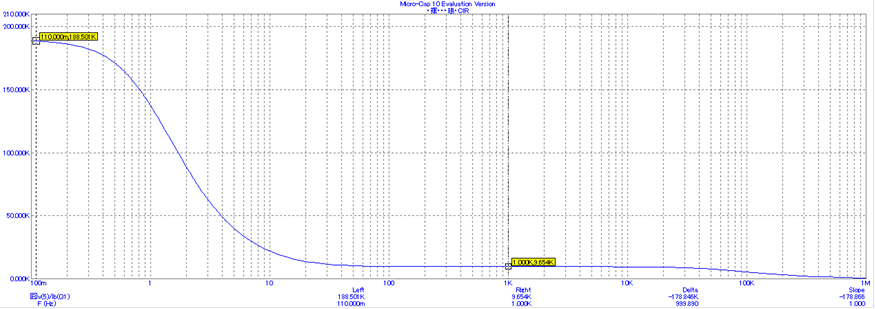

2) Входное сопротивления усилителя.

Рисунок 4.5.2 Входное сопротивление усилителя .

Экспериментальное значение сопротивления: =9654Ом

Расчетное значение сопротивления: =11548кОм.

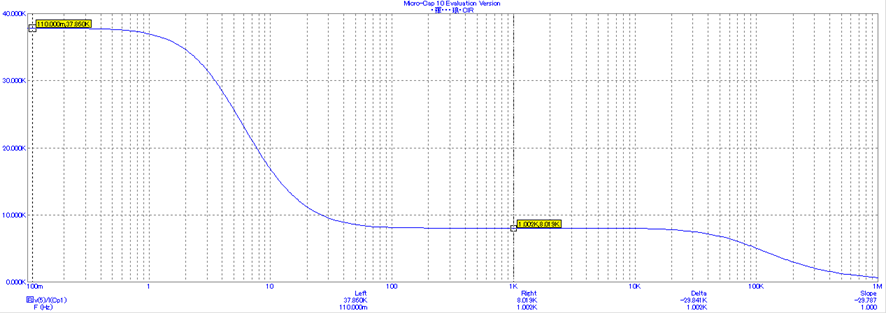

3) Входное сопротивление каскада

Рисунок 4.5.3 Входное сопротивление каскада .

Экспериментальное значение сопротивления: =8019Ом

Расчетное значение сопротивления: =9283 Ом.

По полученным результатам видно, что входные сопротивления усилителя и каскада немного отличаются от расчетных.

4.5.2 Rэ=0

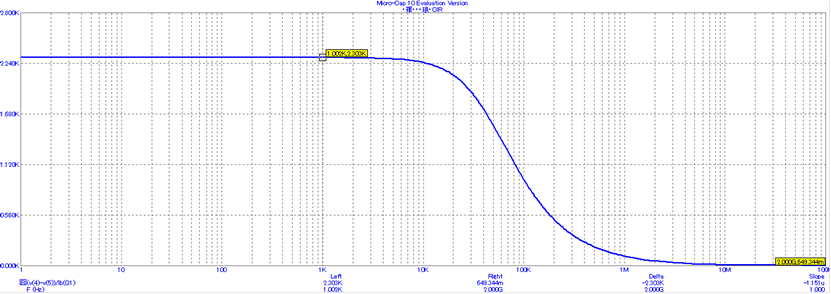

1) Сопротивление транзистора.

Рисунок 4.5.4 Сопротивление транзистора

Экспериментальное значение сопротивления: =2236 Ом

Расчетное значение сопротивления: =2530 Ом.

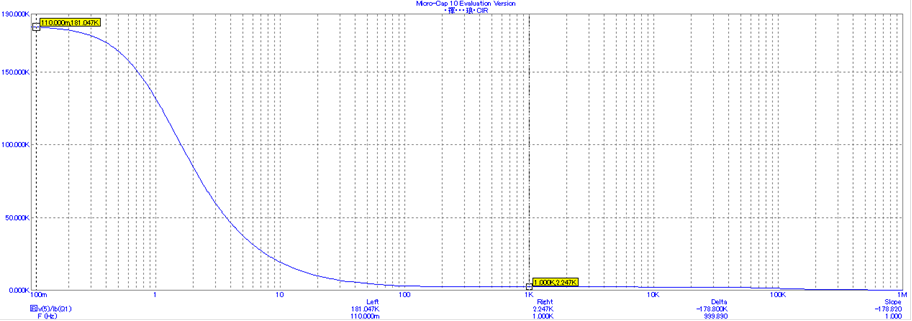

2) Входное сопротивления усилителя.

Рисунок 4.5.5 Входное сопротивление усилителя .

Экспериментальное значение сопротивления: =2247Ом. Расчетное значение сопротивления: =2530 Ом.

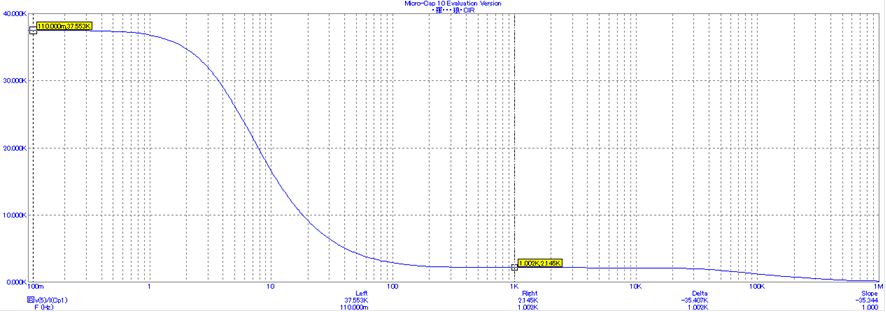

3) Входное сопротивление каскада

Рисунок 4.5.6 Входное сопротивление каскада .

Экспериментальное значение сопротивления: =2145 Ом

Расчетное значение сопротивления: =2402 Ом

4.5.3 Сэ=0

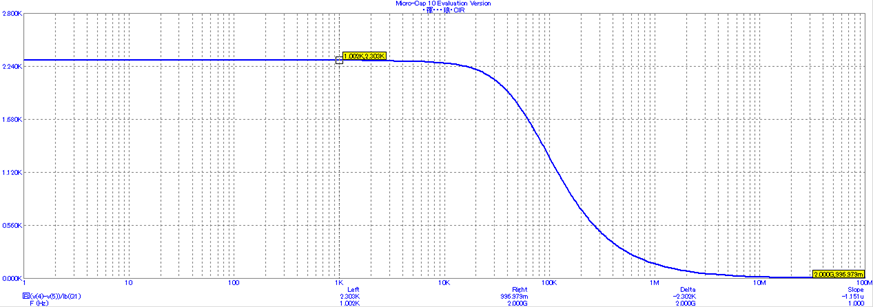

1) Сопротивление транзистора.

Рисунок 4.5.7 Сопротивление транзистора

Экспериментальное значение сопротивления: =2303 Ом. Расчетное значение сопротивления: =2530Ом.

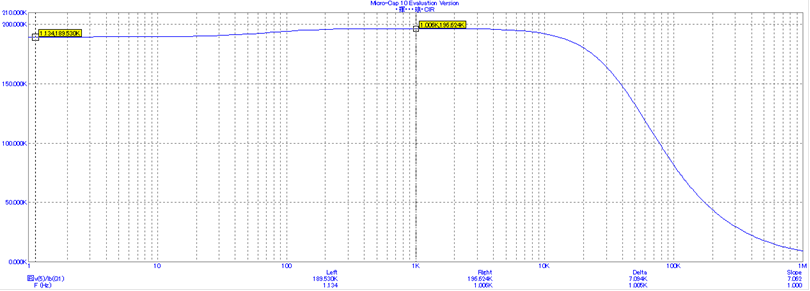

2) Входное сопротивления усилителя.

Рисунок 4.5.8 Входное сопротивление усилителя .

Экспериментальное значение сопротивления: =196.624 кОм

Расчетное значение сопротивления: =247.018 кОм.

3) Входное сопротивление каскада

Экспериментальное значение сопротивления: =38.147кОм

Расчетное значение сопротивления: =39.718 кОм

По полученным графикам были определены требуемые сопротивления. Результаты экспериментального их определения получились немного отличными от расчетных.

Таблица 4.5 Результаты.

Расчетные значения

Практические значения

(Om) (Om) (Om) (Om) (Om) Rtr (Om)

Ном.

115488

9283

2530

9654

8019

2303

Re1=0

2530

2402

2530

2247

2145

2236

Ce=0

247018

39718

2530

196624

38147

2442
