Формирование конструкторского кода обозначения изделия

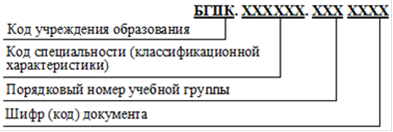

Структура обозначения пояснительной записки ПЗ КП должна содержать четырёхзначный код организации-разработчика - «БГПК.», шестизначный код специальности - «390202.», трёхзначный порядковый номер учебной группы - «Р35» и шифр (код) документа - не более четырех знаков - «КП ПЗ в соответствии с рисунком 1.

Рисунок 4 - Структура кода КП ПЗ

Обозначение проектируемому изделию присваивают индивидуально каждому и только одному изделию (документу) в соответствие с классификатором ЕСКД по ГОСТ 2.201-80

Каждое обозначение начинается с четырехбуквенного кода организации разработчика, для радиотехнического отделения УО «Брестский государственный политехнический колледж» применяют аббревиатуру «БГПК.» с точкой после четырех букв. Для пояснительной записки к курсовому проектированию окончательный сформированный код имеет вид: БГПК. 390202. Р35 КП ПЗ

Формирование кода для чертежа печатной платы:

БГПК. 758711. 099

Класс «75» - детали радиоэлектронные крепежные; платы печатные, как вид детали.

Третья цифра - подкласс изделия;

«8» - крепежные, радиоэлектронные платы печатные

Четвертая цифра -

группа изделия:

«7» - крепежные, радиоэлектронные платы печатные.

Пятая цифра - подгруппа:

«1» - плата печатная на жестком основании с контуром в плане прямолинейные с печатными проводниками, односторонние

Шестая цифра- вид:

«3»- св. 30 до 50 вкл

Окончательно сформированный код будет иметь вид: БГПК. 758711. 099

Формирование кода для схемы электрической структурной:

БГПК. 339321. 009 КП Э1

Класс «33» - изделия культурно-бытового назначения и хозяйственного обихода

Третья цифра - подкласс изделия;

«9» - Изделия хозяйственные бытовые

Четвертая цифра -

группа изделия:

«3» - изделия хозяйственно бытового назначения

Пятая цифра - подгруппа:

«2» - электронные

Шестая цифра- вид:

«1»- без меха

Окончательно сформированный код будет иметь вид: БГПК. 339321. 009 КП Э1

Формирование кода для сборочного чертежа :

БГПК. 339175. 009 КП СБ

Сборочные чертежи печатных плат со смонтированными ЭРЭ имеют код классификационной характеристики:

первые две цифры - класс изделия «33» - изделия культурно-бытового назначения и хозяйственного обихода и четыре цифры кода сборочного чертежа:

Окончательно сформированный код будет иметь вид: БГПК. 339175. КП СБ

И так для курсового проекта на тему «устройство задержки выключения света» присваиваются следующие коды:

Код для пояснительной записки: БГПК. 390202. Р35 КП ПЗ

Код для схемы электрической структурной: БГПК. 339321. 009 КП Э1

Код для схемы электрической принципиальной: БГПК. 339321. 009 КП Э3

Код для перечня элементов: БГПК. 339321. 009 ПЭ3

Код для сборочного чертежа: БГПК. 339175.009 КП СБ

Код для спецификации: БГПК. 339175. 009

Код для чертежа печатной платы: БГПК. 758711. 099
