Промышленный робот типа «Универсал-5»

В качестве манипулятора для разрабатываемой системы управления РТК выбираем промышленного робота модели «Универсал-5».

Многоцелевые роботы типа «Универсал-5» применяются для автоматизации погрузочно-разгрузочных работ, обслуживания различного технологического оборудования, межоперационного транспортирования объектов обработки и выполнения других вспомогательных операций.

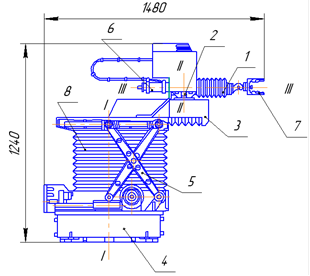

Исполнительным механизмом ПР является манипулятор, который обеспечивает установку в пределах рабочей зоны захватного механизма-схвата. Манипулятор имеет четыре степени подвижности руки 1 в сферической системе координат:

-поворота руки относительно вертикальной оси, чтобы обеспечить перемещение заготовки от накопителя к станку;

-выдвижения руки относительно горизонтальной оси, чтобы перемещать заготовку непосредственно к шпинделю станка;

-подъема руки вдоль вертикальной оси, чтобы компенсировать возможную разницу высот расположения заготовок в накопителе и шпинделя станка;

- поворота кисти манипулятора вокруг горизонтальной оси, для переворота заготовки.

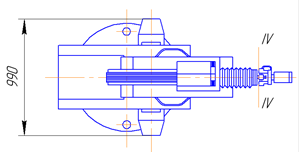

Две степени подвижности рабочего органа-схвата 7 создают механизмы 6 вращения кисти руки относительно ее продольной оси III-III и поперечной оси IV-IV.

Установочные перемещения руки осуществляются с помощью электромеханических следящих приводов, а ориентирующие движения кисти руки и зажим - разжим схвата - пневмоцилиндрами.

ПР комплектуется певмоблоком, блоком тиристорных электроприводов и устройством программного управления. Пневмоблок регулирует подачу сжатого воздуха из заводской сети и блокирования работы манипулятора при падении давления ниже допустимого. Блок тиристорных электроприводов, формирует управляющие напряжения в якорной цепи электродвигателей постоянного тока. Устройство программного управления позиционного типа имеет возможность записи программы в режиме обучения (по первому циклу) и формирует управляющие сигналы, а также технологические команды управления циклом работы манипулятора и обслуживаемого оборудования. Максимальный диаметр объекта манипулирования 170мм.

Основные технические характеристики промышленного робота «Универсал 5»

Грузоподъемность

5 кг

Число степеней подвижности

6

Наибольшая величина перемещения:

- вокруг вертикальной оси I-I

340°

- вдоль оси I-I

400 мм

- вдоль горизонтальной оси III-III

630 мм

- вокруг вертикальной оси II-II

240°

- вокруг оси III-III

180°

- вокруг оси IV-IV

180°

Наибольшая скорость:

- вокруг оси I-I поворота.

84°/с

- вертикального хода руки вдоль оси I-I

0,27 м/с

- выдвижение руки вдоль оси III-III

1.08 м/с

- поворота руки вокруг оси II-II

132°/c

Точность позиционирования

±1 мм

Масса

690 кг
