Устройство и работа КИ

Напряжение с выходных обмоток датчика поступают на вход СУ1-СУ4, реализованных на микросхемах DA1-DA4 типа 140 УД14. Микросхемы DA1-DA4 включены по схеме двухвходового компаратора, что обеспечивает сравнение входных сигналов с датчика.

На полевых транзисторах VT1-VT4 типа 2П303Б реализованы ключи, предназначенные для согласования по амплитуде сигналов, поступающих на микросхемы DD12, DD13 с микросхем DA1-DA4.

Микросхемы DD12, DD13 используются в качестве ЗУ, в которых хранятся логические уровни с выходов СУ1-СУ4 (микросхемы DA1-DA4).

Логическая комбинация, записанная в DD12, DD13, обрабатывается ДПК, реализованным на микросхемах DD5-DD9.1, DD9.2.

ФИС выполнен на микросхемах DD9.3, DD9.4, DD10.2, DD10.5, DD11, DD15.1.

ИНП реализован на микросхеме DD14, на её выходе формируется сигнал, указывающий режим работы PC.

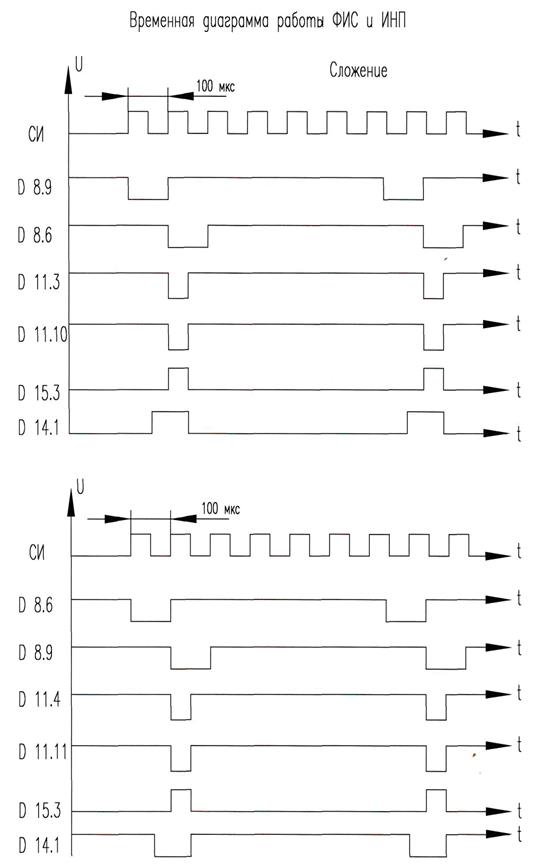

Временная диаграмма работы ФИС и ИНП приведена на рисунке 5.1.

Информация о величине перемещения накапливается в PC, который выполнен на микросхемах DD16, DD17.

На микросхемах DD22, DD26, DD29 выполнена СФКР.

ВФУ, обеспечивающие согласование блока с регистрирующим устройством, реализованы на микросхемах DD19-DD21, DD23-DD25, DD27, DD28, DD30-DD34.

Рисунок 5.1
