Устройство и работа УПД

ГТЧ реализован на микросхеме DD35.1-DD35.3, резисторах R44, R45, конденсаторе СЗО.

ЦАП выполнен на микросхеме DD36, резисторах R47*-R53*.

ФНЧ реализован на микросхеме DD38.

ПНТ выполнен на микросхеме DD40, он имеет отрицательную и положительную обратные связи, резисторы-R67, R68. В состав ПНТ входит усилитель мощности, выполненный на транзисторах VT7, VT8. Резисторы R70-R73 определяют начальный ток транзисторов VT7, VT8. Подборочный резистор R75* задаёт необходимый ток в нагрузке. Резистор R76 является эталоном, по величине падения напряжения на нем можно судить о величине тока в нагрузке.

Устройство и работа ФСИ и ФИСИ

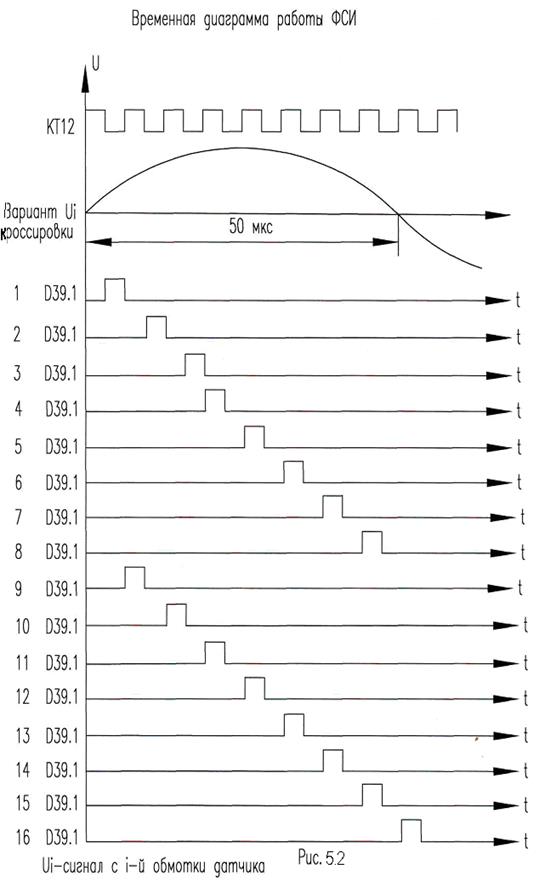

ФСИ выполнен на микросхеме DD39.1. На элементах DD37, DD49, DD50 и разъеме КРОСС реализована схема управления, с помощью которой осуществляется формирование СИ (16 точек) относительно фазы выходного напряжения с обмоток датчика (рис.5.2). Фаза формирования СИ определяется кроссировкой, которая накладывается в соответствии с табл.5.1.

Фазировка СИ относительно выходных напряжений с датчика осуществляется с целью переписи в ЗУ состояний СУ в момент максимальной разности глубины модуляции двух входных сигналов. Таким образом, достигается синхронизация работы основных узлов блока, за счет чего обеспечивается исключение динамической погрешности в заданном диапазоне частот.

ФИСИ выполнен на микросхеме DD39.2.
