Устройство и работа БП

ПСЫ выполнен на микросхеме DD42.

РТ реализован на микросхеме DD43.

На микросхеме DD44, трансформаторах Т2, ТЗ выполнен ДПН.

ВН1 и ВН2 - микросхемы DD45, DD46.

КСН1, КСН2 - микросхемы DD47, DD18.

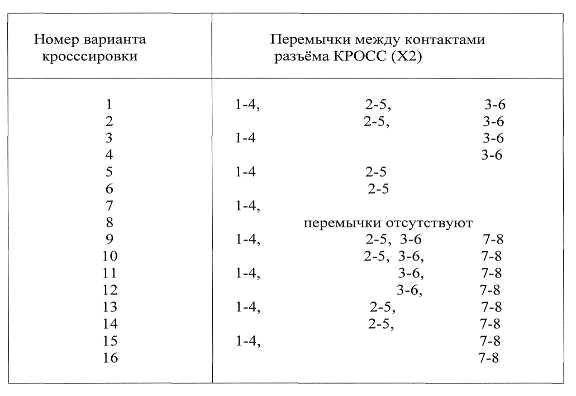

Таблица 5.1
