Расчёт чувствительного элемента

Расчёт основных конструктивных соотношений целесообразно проводить по следующей методике:

. Определяем шаг комбинационной полосы (рис.6.2.):

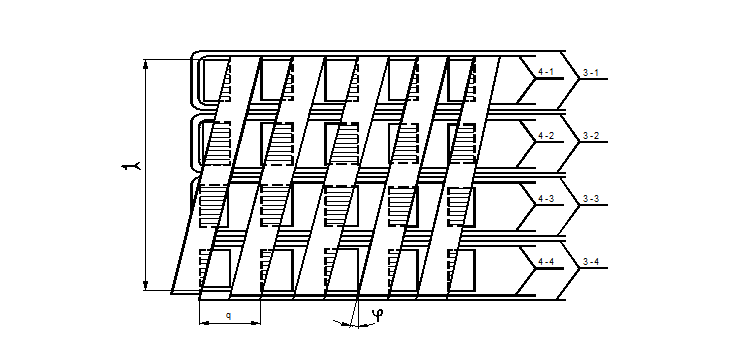

Рисунок 6.2.-Проекция растрового сопряжения цилиндрических поверхностей статор-ротор.

, где

- шаг нарезки зубцов - 1 мм (выбираем из конструктивно-технологических соображений),

- угол между направлением зубцов ротора и статора равен 4О

мм

Выбираем ширину зуба равной ширине впадины - 0,5 мм.

Высоту зуба выбираем равной 1,1 мм, что обеспечивает при соотношении высоты к ширине снижение потоков рассеивания через впадину и боковые поверхности зубьев ≈ 0,5÷1%.

3. Из конструктивных соображений выбираем размер канавки под обмотки 1,4 мм.

. Выбираем провод для обмоток марки ПНЭТ-имид, т.к. его температурный диапазон от минус 60 до 220°С, что удовлетворяет требованию предъявляемое к датчику.

Диаметр провода, используемого для изготовления обмоток чувствительного элемента, построенного на основе эффекта смещения комбинационных полос повышенной проводимости, должен находится в пределах (0,05÷0,12)мм.

Выбираем диаметр провода 0,06; 0,08 мм

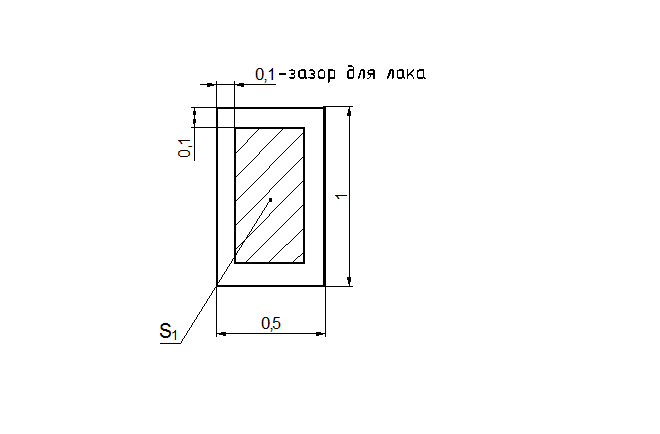

5. Определяем количество витков в обмотке (рисунок 6.3).

Рисунок 6.3

мм2

количество витков

Применяем количество витков равное 40

. Определяем величину I питания из расчёта 2,5 А на 1 мм2

x=0,005×2,5=0,0125 А

. Определяем длину провода L для обмотки:

(мм) - для 1-го витка.

Общее количество витков

Длина провода для всей обмотки: L = 47,7280 = 3817,6 мм.

. Сопротивление обмотки:

а) для провода 0,05 мм: сопротивление провода 1 км для 200С-6440 Ом

Ом

б) для провода 0,08 мм: сопротивление провода 1 км -3630 Ом

Ом

Принимаем:

Диаметр окружности ротора мм

Диаметр окружности статора мм

Количество зубьев=36

Период измерения огибающей выходного сигнала равен

Разрешающая способность чувствительного элемента:

° =75',

где n - число обмоток статора,

- число зубьев ротора.
