Разработки структурной (функциональной) схемы РПУ

Рис.2

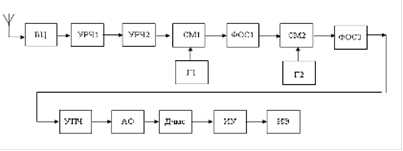

Рассчитанная блок-схема представлена на рисунке 2. Согласно ней в РПУ осуществляется двойное преобразование частоты.

Выбор именно такой блок-схемы объясняется несколькими причинами:

. Введение ВЦ позволяет осуществить избирательность по зеркальному и побочным каналам.

. Использование двух УРЧ позволяет повысить чувствительность и понизить коэффициент шума.

. Использование двух преобразователей частоты позволяет улучшить избирательность по соседнему каналу. Используется преобразование вниз.

. Использование УНЧ позволяет сформировать необходимый уровень сигнала для работы ИЭ.

. Использование УПЧ позволяет сформировать необходимый уровень сигнала для работы Дчмс.

. Характерной особенностью приёмников ЧМС является наличие ограничителя амплитуды, что позволяет существенно ослабить вредную амплитудную модуляцию сигнала помехами, а это позволяет улучшить качество приёма сигнала.

. ИЭ предназначен для формирования на выходе РПУ логического "0" или ”1”.
