Расчёт входной цепи

Входной цепью называют часть схемы приемника, связывающую антенно-фидерную систему с входом первого каскада.

Она предназначена для передачи напряжения сигнала от антенны к первому каскаду и для ослабления внешних помех. В соответствии с этим к входной цепи приемника предъявляются следующие требования:

1) Входная цепь должна передать возможно большее напряжение на вход первого каскада.

2) Входная цепь должна обеспечить ослабление всех мешающих сигналов, в том числе помехи, проходящей по зеркальному каналу, побочному каналу, помехи на частоте, равной промежуточной. Для уменьшения перекрестных искажений входная цепь должна обеспечить ослабление мешающих сигналов большой амплитуды.

3) Входная цепь должна быть настроена на частоту принимаемого сигнала. Если предусмотрена работа приемника в диапазоне частот, то входная цепь должна обеспечить перекрытие этого диапазона. При этом изменение качественных показателей не должно превышать заданной нормы.

4) Изменение параметров антенны и входных параметров первого каскада не должно вызывать превышающих норму изменений качественных показателей. Это накладывает требования на выбор способа связи с антенной и входом первого каскада и на ее величину.

5) Входная цепь должна пропускать спектр частот принимаемого радиосигнала с неравномерностью не больше заданной нормы.

В данном курсовом проекте для удовлетворения требований обеспечения высокой избирательности по зеркальному каналу (65 дБ), заданной в техническом задании, необходимо использовать двухконтурную входную цепь. Такое решение принято потому, что для обеспечения заданной избирательности по зеркальному каналу необходимо 4 контура, имеется 2 резонансных УРЧ, значит надо еще 2 контура.

Многоконтурные входные цепи используются для повышения избирательности радиочастотного тракта. Они способствует более эффективному ослаблению приёма по побочным каналам (в том числе и зеркальный). Увеличивается также и подавление сильной помехи, что уменьшает перекрестные искажения. Однако многоконтурные входные цепи имеют меньший коэффициент передачи.

В качестве схемы входной цепи применим двухконтурную схему с трансформаторной связью с антенной.

Трансформаторная связь применяется на частотах до 500МГц и позволяет хорошо развязать РПУ от антенны.

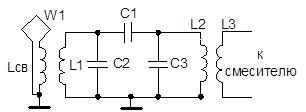

Рис. 2.2 Схема двухконтурной входной цепи с трансформаторной связью с антенной.

Расчёт:

Выбираем ёмкость контура - для частот > 300МГц. Примем и собственное затухание контура (табл.6, см. приложение).

1. Рассчитаем предварительную ёмкость контура:

где - ёмкость монтажа

- паразитная ёмкость катушки

1. Рассчитаем коэффициент шунтирования ВЦ со стороны первого каскада УРЧ:

1. Вычисляем коэффициент включения УРЧ во входную цепь:

где - входное сопротивление каскада УРЧ

1. Рассчитываем суммарную ёмкость контура:

,

где - суммарная ёмкость контура.

- ёмкость вносимая во входную цепь со стороны УРЧ

- входная ёмкость каскада УРЧ
