Структурная схема устройства

На рисунке 3.3 приведена структурная схема разрабатываемого устройства. Управление формирователями импульсов и синхронными детекторами, оцифровка обработанного сигнала, обмен данными и командами с персональным компьютером, осуществляет микроконтроллер. Задание параметров работы осуществляется с ПЭВМ, при помощи специально разработанного программного обеспечения.

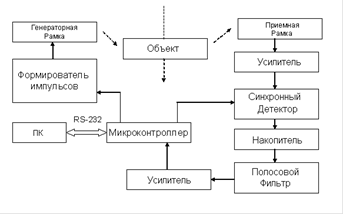

Рисунок 3.3 - Структурная схема металлодетектора

Для обеспечения работы металлодетектора необходима аккумуляторная батарея 12 В.
