Дерево с пассивным оптическим разветвлением PON (P2MP)

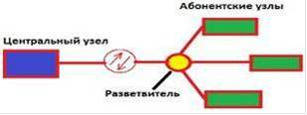

Рисунок 2.4 - Топология «дерево с пассивным оптическим разветвителем» логического соединения в сетях доступа

Частным случаем, когда в качестве пассивного оптического элемента выступает оптический разветвитель, является сеть PON, использующая топологию «точка-многоточка» P2MP (point-to-multipoint). К одному порту центрального узла может быть подключен целый волоконно-оптический сегмент древовидной архитектуры, охватывающий десятки абонентов. При этом оптические разветвители, устанавливаемые в промежуточных узлах дерева, полностью пассивны и не требуют питания и специализированного обслуживания.

В топологии P2MP за счет оптимизации размещения разветвителей можно достичь значительной экономии оптических волокон и снижения стоимости кабельной инфраструктуры. Абонентские узлы не влияют на работоспособность сети в целом. Подключение, отключение или выход из строя одного или нескольких абонентских узлов никак не сказывается на работе остальных.

Преимущества архитектуры PON сводятся, во-первых, к отсутствию промежуточных активных узлов и экономии волокон. Во-вторых, экономятся оптические приемопередатчики в центральном узле. В-третьих, нужно отметить легкость подключения новых абонентов и удобство обслуживания (подключение, отключение или выход из строя одного или нескольких абонентских узлов никак не сказывается на работе остальных).

Древовидная топология P2MP позволяет оптимизировать размещение оптических разветвителей исходя из реального расположения абонентов, затрат на прокладку ОК и эксплуатацию кабельной сети. К недостаткам можно отнести возросшую сложность технологии PON и отсутствие резервирования в простейшей топологии дерева.

Решения на основе архитектуры "дерево с пассивными узлами" используют логическую топологию типа "точка-многоточка" P2MP (point-to-multipoint) , которая положена в основу технологии PON, к одному порту центрального узла можно подключать целый волоконно-оптический сегмент древовидной архитектуры, охватывающий десятки абонентов. При этом в промежуточных узлах дерева устанавливаются компактные, полностью пассивные оптические разветвители (сплиттеры), не требующие питания и обслуживания. Общеизвестно, что PON позволяет экономить на кабельной инфраструктуре, за счет сокращения суммарной протяженности оптических волокон, так как на участке от центрального узла до разветвителя используется всего одно волокно. В меньшей степени обращают внимание на другой источник экономии - сокращение числа оптических передатчиков и приемников в центральном узле. Между тем экономия от второго фактора в некоторых случаях оказывается даже более существенной.

Итак, можно сделать вывод, что применение архитектуры "дерево с пассивными узлами" является более предпочтительным, ввиду следующих причин:

. Структура оптимальна по количеству волокон;

. Оптимальное решение по количеству оптических приемо-передатчиков;

. Легкость подключения новых абонентов и удобство обслуживания;

. Отсутствие промежуточных активных узлов;

. Функционирование сети среднее по сложности.

В топологии "точка - множество точек" за счет оптимизации размещения сплиттеров может достигаться значительная экономия оптических волокон и снижение стоимости кабельной инфраструктуры. Все абонентские узлы являются терминальными, и отключение или выход из строя одного или нескольких абонентских узлов никак не влияет на работу остальных. Каждый волоконно-оптический сегмент подключается к одному приемо-передатчику в центральном узле (в отличие от топологии "точка-точка"), что также дает значительную экономию в стоимости оборудования. Развитие сети может происходить плавно, в любых направлениях по мере необходимости.
