Сетевые видеосерверы

Видеосервер - это устройство, предназначенное для работы в составе аналогово-цифровой системы видеонаблюдения и преобразования аналогового видеосигнала в цифровой формат для последующей передачи его по компьютерной сети или записи на жесткий диск или другой цифровой носитель информации.

Рисунок 5 - Видеосервер (вид спереди)

Рисунок 6 - Видеосервер (вид сзади)

Видеосерверы применяются там, где уже работает аналоговая система видеонаблюдения, если есть необходимость в передаче изображения с одной или нескольких аналоговых камер по сети или записи его на жесткий диск. Можно включить видеосервер в систему видеонаблюдения сети магазинов, аэропорта, вокзала, банка, крупного офисного помещения или детского сада. Оператор системы видеонаблюдения или ответственный сотрудник фирмы может просматривать поступающее на видеосервер изображение через корпоративную или глобальную сеть практически из любой точки, а также управлять по сети поворотным устройством и трансфокатором подключенной к видеосерверу видеокамеры.

Архитектура и принцип работы видеосервера

В видеосервере реализованы все необходимые для обработки и передачи видеоизображения компоненты. В зависимости от разрешения картинки и пропускающей способности сети, видеосервер может передавать по сети Ethernet видеоизображение со скоростью до 25 кадров в секунду в формате PAL. На вход видеосервера поступают аналоговые сигналы от одной или нескольких аналоговых видеокамер, которые затем оцифровываются и сжимаются. В состав видеосервера входит веб-сервер, который позволяет передавать потоковое видео или последовательность кадров по сетям LAN/WAN/Internet.

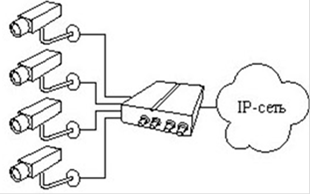

Рисунок 7 - Принцип работы видеосервера

Видеосервер - это комплексное устройство, которое включает в себя следующие блоки обработки/передачи изображения (рис. 8): блок оцифровки изображения, блок сжатия, веб-сервер, интерфейсы для подключения к сети и последовательные порты.

Рисунок 8 - Строение видеосервера

Оцифровка аналогового видеосигнала

Изображение с аналоговой видеокамеры сначала поступает в блок оцифровки видеоизображения - на интегрированную в видеосервер плату видеозахвата, которая преобразует аналоговый сигнал в цифровой. Типом платы видеозахвата определяется такой параметр, как стандарт сигнала цветности (PAL/NSTC), с которым работает видеосервер. Плат видеозахвата может быть несколько, и от этого зависит, сколько камер можно подключить к видеосерверу.

Сжатие видеоизображения в видеосервере

Оцифрованный видеосигнал передается в блок компрессии, где происходит преобразование видео в один из форматов сжатия. Процесс сжатия может быть реализован в видеосервере аппаратно или программно. Видеосерверы с программной реализацией сжатия дешевле, но в них обработка сигнала происходит с задержкой, которая обусловлена повышенной нагрузкой на центральный процессор. В приложениях, где необходимо создание системы видеонаблюдения реального времени, лучше использовать видеосервер с аппаратной реализацией компрессии.

Центральный процессор видеосервера

Вычислительным ядром видеосервера является центральный процессор, осуществляющий операции по выводу оцифрованного и сжатого видеоизображения, а также отвечающий за выполнение программ веб-браузера и встроенного программного обеспечения (например, драйверов для позиционеров Pan/Tilt/Zoom, осуществляющих управление поворотным устройством камеры и фокусным расстоянием объектива).

Перейти на страницу: 1 2 3
