Выбор оборудования и обоснование выбора

Термокожухи

Так как видеокамеры будут устанавливаться на улице, то вариант установки поворотных устройств был отклонен. Это обусловлено тем, что поворотные устройства ведущих мировых производителей рассчитаны для работы в температурном диапазоне от +(40-50)оС до -(20-30)оС, что не соответствует поставленным требованиям. К тому же необходимо учесть необходимость использования одной камеры несколькими операторами, а возможность управления камерой всеми пользователями приведет к неразберихе. Если необходимо смотреть в разные стороны, то более эффективным и надежным вариантом будет установка нескольких видеокамер. Такой подход дает возможность каждому пользователю смотреть то, что ему необходимо, вне зависимости от других пользователей. Все камеры будут размещены в специальных термокожухах. Хорошим выбором является кожух Computar CHOB.

Рисунок 18 - Термокожух Computar CHOB

Это довольно большой кожух, что позволяет использовать видеокамеру с трансфокатором и с дополнительными аксессуарами. Он имеет уровень защиты камеры IP54.

Аксессуары для термокожуха

Блок питания

Блок питания CH/PSU24, разработанный специально для термокожуха CHOB, имеет входное напряжение 230В, а выходное - 24В.

Рисунок 19 - Блок питания CH/PSU24

Нагреватель

Нагреватель служит для автоматического поддержания температуры внутри термокожуха. Он автоматически включается при температуре +15оС и отключается при +22оС.

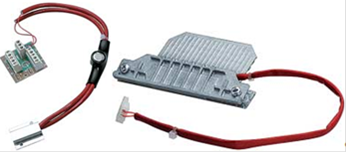

Рисунок 20 - Нагреватели для кожухов серии CHxx

Для напряжения 12/24В мощность нагревателя составляет 20Вт, для напряжения 230В - 40Вт. Так как к термокожуху будет подведено напряжение 230В, то эффективнее будет подключить нагреватель также к напряжению 230В.

Очиститель

Для очистки внешней стороны стекла кожуха существуют специальные очистители.

Рисунок 21 - Очиститель WIP1

Очиститель WIP1 содержит двигатель (24 или 230 Вольт переменного тока) и “дворник” с алюминиевой несущей конструкцией. WIP1 предназначен для крепления на нижней стороне корпуса кожуха CHOB.
