Устройства регистрации видеоизображения

Для регистрации видеоизображения, удобного его просмотра и быстрого просмотра необходимо использовать цифровое устройство записи. Это устройство должно обеспечивать доступ к ЛВС, обеспечивать достаточную скорость записи видеоизображения, а также иметь возможность просмотра записанного изображения без прерывания записи. В качестве такого устройства был выбран цифровой триплексный видеорегистратор DVR1604, сочетающий функции триплексного мультиплексора, видеосервера, квадратора, устройства регистрации видеоизображения и управления параметрами видеокамер.

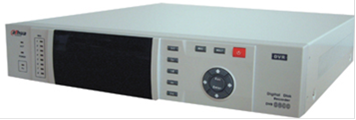

Рисунок 22 - Цифровой триплексный видеорегистратор DVR1604 (вид спереди)

Рисунок 23 - Цифровой триплексный видеорегистратор DVR1604 (вид спереди)

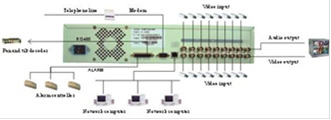

Рисунок 24 - Цифровой триплексный видеорегистратор DVR1604 (схема подключения устройств)

Данный видеорегистратор позволяет записывать видеоизображение с 16-ти камер в режиме реального времени, имеет встроенный жесткий диск объемом 120 Гб (поддерживается до 8-ми жестких дисков). Имеется возможность выбора качества записи из 4-х предустановленных вариантов. Запись изображения производится в формат MPEG4 с разрешением 640х480. Также предустановленна операционная система RTOS, которая записана в энергонезависимой памяти, что повышает уровень защиты. К тому же видеорегистратор имеет встроенный веб-сервер, что позволяет просматривать изображение с любой камеры на любом компьютере с любым установленным веб-браузером при наличии прав доступа. Используя функцию квадратора можно наблюдать за изображением со всех видеокамер, подключенных к нему, одновременно. Для увеличения времени записи необходимо установить дополнительные жесткие диски. В качестве таковых были выбраны - Seagate 160Gb ST3160021A. Установкой двух таких жестких дисков в каждый видеорегитратор можно добиться возможностью записывать видеоизображение продолжительностью 72 часа для каждой видеокамеры.
