Выбор ИМС УЗЧ, динамической головки и узлов блока питания

Для УЗЧ выбрали ИМС TDA 7050.

Микросхема TDA 7050 - усилитель мощности в корпусе DIP8, как правило, применяется для усилителя к наушникам, работает в диапазоне от 1.6В до 6В, при малом потреблении тока. Мощность усилителя зависит от напряжения питания, при максимальном питании в 6В и нагрузку в 32 Ом - до 100мВт. Существует второй способ включения микросхемы - мостовая схема. При ее использовании в монофоническом варианте, мощность усилителя возрастает вдвое.

Технические параметры:

Количество каналов: 2

Выходная мощность, Вт 2x0.075

Напряжение питания, В 6

Тип корпуса DIP8

Напряжение на нагрузке, В 4.5

Сопротивление нагрузки, Ом 32

Вид напряжения питания: Однополярное

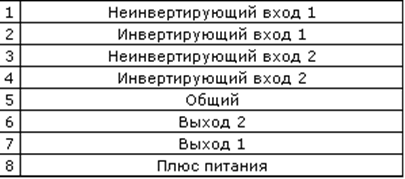

Назначение выводов TDA7050:
