Структура и принцип действия радиоприемных устройств

В соответствии с занимаемым в радиоканале местом РПрУ должны обеспечивать следующие основные функции:

выделение полезного сигнала из смеси с шумом или другими мешающими сигналами;

усиление полезного сигнала;

ослабление мешающего действия помех, присутствующих во входных колебаниях;

детектирование радиочастотных сигналов с целью формирования колебаний, соответствующих передираемому сообщению.

Помимо указанных основных функций для многих современных РПрУ характерно выполнение и других сложных функций, например: частотное преобразование принимаемых радиосигналов с целью перенесения в область частот, где обеспечиваются наилучшие условия их обработки; изменение параметров РПрУ для достижения заданного или наилучшего качества его работы (адаптация) при изменениях электромагнитной обстановки в месте приема, определяемой совокупностью всех помех.

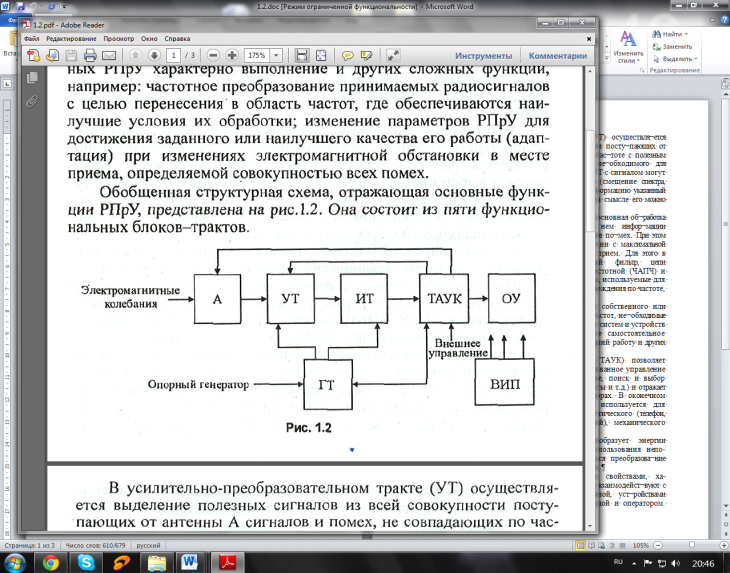

Обобщенная структурная схема, отражающая основные функции РПрУ, представлена на рис. 4. Она состоит из пяти функциональных блоков-трактов.

Рис. 4 - Обобщенная структурная схема

В усилительно-преобразовательном тракте (УТ) осуществляется выделение полезных сигналов из всей совокупности поступающих от антенны А сигналов и помех, не совпадающих по частоте с полезным сигналом, и усиление последнего до уровня, необходимого для нормальной работы последующих каскадов. Хотя в УТ с сигналом могут производиться некоторые нелинейные процедуры (смещение спектра, ограничение амплитуды и др.), в принимаемую информацию указанный тракт существенных искажений не вносит и в этом смысле его можно считать линейным.

В информационном тракте (ИТ) осуществляется основная обработка сигнала с целью выделения содержащейся в нем информации (демодуляции) и ослабление мешающего воздействия помех. При этом важнейшей задачей является выделение информации с максимальной достоверностью - так называемый оптимальный прием. Для этого в составе ИТ предусматриваются оптимальный фильтр, цепи поеледетекторной обработки, следящие системы частотной (ЧАПЧ) и фазовой (ФАПЧ) автоматической подстройки частоты, используемые для демодуляции сигнала, а также для его поиска и сопровождения по частоте, фазе и задержке.

Гетеродинный тракт (ГТ) преобразует частоту собственного или внешнего опорного генератора и формирует сетки частот, необходимые для работы преобразователей частоты в УТ, следящих систем и устройств обработки сигнала в ИТ. Зачастую это сложное самостоятельное устройство - синтезатор частот (СЧ), обеспечивающий работу и других подсистем радиосистемы, прежде всего РПрУ.

Тракт адаптации, управления и контроля (ТАУК) позволяет осуществлять ручное, дистанционное и автоматизированное управление режимом работы РПрУ (включение и выключение, поиск и выбор сигнала, адаптация к изменяющимся условиям работы и т.д.) и отражает качество его работы на соответствующих индикаторах. В оконечном устройстве (ОУ) энергия выделяемого сигнала используется для получения требуемого выходного эффекта - акустического (телефон, громкоговоритель), оптического (кинескоп, дисплей), механического (печатающее устройство).

Вторичный источник питания (ВИП) преобразует энергии первичного источника в форму, удобную для использования непосредственно в РПрУ. В ВИП может осуществляться преобразование напряжения, выпрямление, фильтрация, стабилизация.

Радиоприемные устройства обладают всеми свойствами, характерными для подсистем сложной системы. Они взаимодействуют с другими элементами радиосистемы (РПдУ, антенной, устройствами управления и контроля и др.), с окружающей средой и оператором. Иерархичность структуры РПрУ проявляется в том,что отдельные тракты, блоки и узлы являются управляющими для одних и управляемыми для других элементов подсистемы. Поскольку прием полезных сигналов всегда осуществляется в условиях воздействия недетерминированных, непредсказуемых помех, функционирование приемной подсистемы носит стохастический характер.

Перейти на страницу: 1 2
