Рассчитать параметры системы для осуществления автоматического слежения за объектом, перемещающимся в пространстве и излучающим электромагнитные волны;

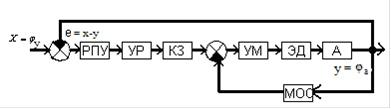

Структурная схема:

РПУ- радиоприемное устройство

УР- угловой различитель

КЗ - корректирующее звено;

УМ - усилитель мощности;

ЭД - электродвигатель;

А - антенна;

φц - азимут цели;

φа - азимут главного лепестка антенны;

е - ошибка слежения за объектом;

МОС - местная обратная связь.

2. Надо определить тип и параметры корректирующего звена и местной обратной связи обеспечивающие качественные показатели систем, численные значения которых определяются предпоследней N1=4 и последнее N0=6 цифрой зачетной книжки.

Исходные данные:

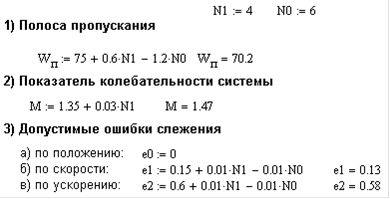

при значениях I и II производных изменения азимута во времени

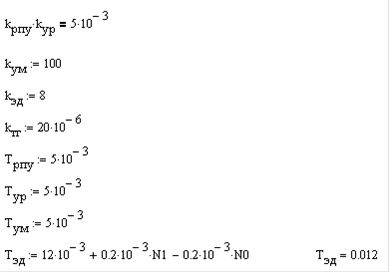

1) Параметры исходной части слежения

3. После расчётов КЗ и МОС необходимо составить их функциональные схемы с указанием значений сопротивлений, ёмкости и коэффициентов усиления. Проверить запас устойчивости системы по фазе, усилению и определить фактический показатель колебательной системы Mф.

4. Используя билинейное Z - преобразование рассчитать системные функции цифровых прототипов КЗ И МОС и составить их структурные схемы для реализации на ЭВМ.
