Сравнение выбранной схемы с оптимальным приемником

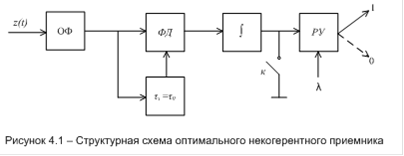

Для уменьшения вероятности ошибки мы поставим в схему приемника оптимальный фильтр (Рис. 4.1). Оптимальный фильтр улучшает соотношения сигнал/шум, но при этом возникает межсимвольная интерференция, которую можно устранить путем установки в схему ключа, который будет разряжать интегрирующую цепочку после поступления каждого импульса. Схема приемника сигнала усложняется, что может сказаться на надежности, однако выигрыш в соотношении сигнал/шум существенен.

Теперь соотношение сигнал/шум находится как:

(4.1)

При помощи (4.1) и (3.1) найдем вероятность ошибки и соотношение сигнал/шум:

При установки в схему согласованного фильтра мы добились того, что наша вероятность ошибки стала оптимальной за счет уменьшения полосы пропускания. Оставшееся свободное время можно использовать для организации служебного канала, Интернета или помехоустойчивого кодирования.

Все дальнейшие расчёты будем производить с данными для оптимального приёмника, полученными в этом пункте:

мкс;
