Расчет активного элемента антенны

Электромеханическая добротность системы:

= 3,64 (3.21)

Частота электромеханического резонанса равна:

= 16861 Гц (3.22)

Акустическая мощность в ближнем поле:

= 268 Вт, (3.23)

где r = 1м,

= 8 * Па,

Ω - коэффициент осевой концентрации, равный 1

Напряжение возбуждения:

U = = 615 B (3.24)

Механическая мощность:

= 383 Bт (3.25)

Удельная акустическая мощность:

= 2,39 Вт/ (3.26)

Активная составляющая тока преобразователя равна:

= = 0,62 А (3.27)

Реактивная составляющая тока преобразователя равна:

= 0,45 А (3.28)

Суммарный ток равен:

I = = 0,77 А (3.29)

Чувствительность при электромеханическом резонансе на частоте :

= = 3,04 мВ / Па (3.30)

Чувствительность при низких частотах:

= 8,3 мВ / Па (3.31)

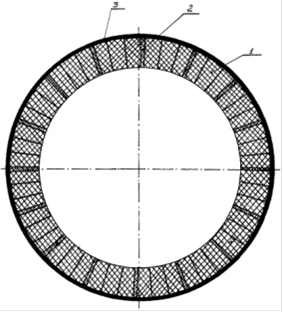

Он состоит из пьезокерамических призм 1, выполненных из материала ЦТСНВ-1, расположенных между призмами вставок 2, выполненных из диэлектрика с малым (по сравнению с керамикой) модулем Юнга (титан), наружной герметизирующей оболочки 3, сделанной из алюминия. Призмы и вставки жестко соединены друг с другом по прилегающим плоскостям.

Рисунок 3.1 - Конструкция преобразователя.
