Для передачи информации на расстояние необходимо передать содержащее эту информацию сообщение. Системы передачи информации состоит из следующих основных элементов: источник, кодер, модулятор, канал, демодулятор, декодер и приемник.
Кодер осуществляет отображение генерируемого сообщения в дискретную последовательность. Модулятор и демодулятор в совокупности реализуют операции по преобразованию кодированного сообщения в сигнал и обратные преобразования.
Декодер отображает дискретную последовательность в копию исходного сообщения.
При радиопередаче низкочастотный информационный сигнал передается на несущей радиочастоте и должен ее изменять (модулировать). При модуляции могут изменяться амплитуда, частота или фаза несущей. Модуляцию применяют для того, чтобы:
передать информацию с минимумом искажений;
провести передачу и прием с минимальными потерями;
эффективно использовать частотный спектр.
Существует три основных вида аналоговой модуляции:
. Амплитудная модуляция (АМ) - модуляция, при которой незатухающие колебания изменяются по амплитуде в соответствии с модулирующими его колебаниями более низкой частоты. AM является наиболее простым и распространенным способом изменения параметров носителя информации, частота и начальная фаза колебания поддерживаются неизменными. Вид амплитудной модуляции представлен на рисунке 1.

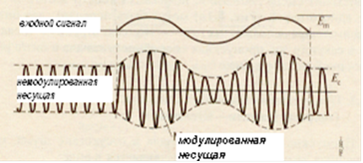

Рис. 1. Амплитудная модуляция
. Частотная модуляция (ЧМ) - модуляция, при которой несущая частота сигнала изменяется в соответствии с модулирующим колебанием. Основными достоинствами частотной модуляции являются: высокая помехоустойчивость, возможность использования статистических свойств многоканального сообщения для повышения помехоустойчивости, возможность простыми средствами обеспечить постоянство остаточного затухания каналов связи. Частотная модуляция показана на рисунке 2.

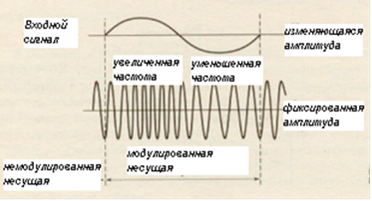

Рис. 2. Частотная модуляция
. Фазовая модуляция (ФМ) - изменение фазы несущей пропорционально мгновенным значениям модулирующего сигнала. При ФМ по закону модулирующего колебания uΩ(t) изменяется фаза колебаний:
Ф(t)= ω0t+kфм uΩ(t),
где kфм - коэффициент пропорциональности, численно равный крутизне характеристики фазового модулятора.
При ЧМ и ФМ в процессе модуляции осуществляется воздействие на фазу (фазовый угол) несущего колебания, т.е. эти два вида модуляции являются разновидностями, так называемой угловой модуляции.
