Системы передачи информации цифровыми методами

Для преобразования непрерывного сообщения в цифровую форму используются операции дискретизации и квантования. Полученная таким образом последовательность квантованных отчетов кодируется и передается по дискретному каналу как всякое дискретное сообщение. На приемной стороне непрерывное сообщение после декодирования восстанавливается (с той или иной точностью).

Основное техническое преимущество цифровых систем передачи перед непрерывными системами состоит в их высокой помехоустойчивости. Это преимущество наиболее сильно проявляется в системах передачи с многократной ретрансляцией сигналов.

При цифровой системе непрерывных сообщений можно повысить верность применением помехоустойчивого кодирования. Высокая помехоустойчивость цифровых систем передачи позволяет осуществлять практически неограниченную по дальности связь при использовании каналов сравнительно невысокого качества.

Рассмотрим структурную схему цифрового канала передачи непрерывных сообщений (рис. 6).

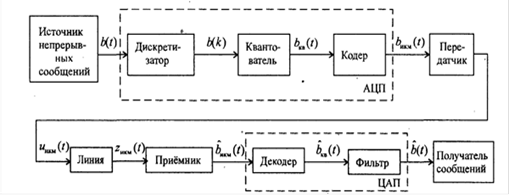

Рис. 6. Структурная схема системы цифровой передачи

В составе цифрового канала передачи предусмотрены устройства для преобразования непрерывного сообщения в цифровую форму - аналогово-цифровой преобразователь (АЦП) на передающей стороне и устройства преобразования цифрового сигнала в непрерывную форму - цифро-аналоговый преобразователь (ЦАП) на приемной стороне. Полученный на выходе АЦП цифровой сигнал передаётся по дискретному каналу. Дискретный канал содержит кодер, модулятор, линию связи, демодулятор, декодер. На приёмной стороне из принятого цифрового сигнала ЦАП восстанавливает с той или иной точностью непрерывный сигнал.

В устройстве преобразования сообщения в сигнал непрерывное сообщение, поступающее с выхода источника, преобразуется в цифровой сигнал.

Преобразование аналог - цифра состоит из трех операций: сначала непрерывное сообщение подвергается дискретизации по времени через интервалы; полученные отсчеты мгновенных значений квантуются; наконец полученная последовательность квантованных значений передаваемого сообщения представляется посредством кодирования в виде последовательности двоичных символов «0» и «1».

Такое преобразование называется импульсно-кодовой модуляцией (ИКМ). Чаще всего кодирование здесь сводится к записи номера уровня в двоичной форме счисления.

Полученный с выхода АЦП сигнал ИКМ поступает или непосредственно в линию связи, или на вход передатчика. На приемной стороне линии связи последовательность импульсов после демодуляции и регенерации в приемнике поступает на цифро-аналоговый преобразователь ЦАП, назначение которого состоит в обратном преобразовании (восстановлении) непрерывного сообщения по принятой последовательности кодовых комбинаций.

В состав ЦАП входят декодирующее устройство, предназначенное для преобразования кодовых комбинаций в квантовую последовательность отсчетов, и сглаживающий фильтр, восстанавливающий непрерывное сообщение по квантовым значениям.

Преобразование непрерывных сообщений в цифровую форму в системах ИКМ сопровождается округлением мгновенных значений до ближайших разрешенных уровней квантования. Возникающая при этом погрешность представления является неустранимой, но контролируемой (так как не превышает половины шага квантования). Выбрав малых шаг квантования, можно обеспечить эквивалентность по заданному критерию исходного и квантованного сообщений. Погрешность (ошибку) квантования, представляющую собой разность между исходным сообщением и сообщением, восстановленным по квантованным отсчетам, называют шумом квантования.
