Расчет потребляемой мощности

Цель расчета:

Определение максимальной потребляемой мощности схемы, а так же требования к источнику питания при наладке и настройке схемы.

На основе полученных результатов выбирается источник питания.

Исходными данными для расчета является:

1. Схема электрическая принципиальная;

2. Справочник по интегральным микросхемам.

По схеме электрической принципиальной определяется тип и количество микросхем, по справочнику - потребляемая мощность одной микросхемы данного типа.

Расчет потребляемой суммарной мощности определяется по формуле:

Таблица 3 - расчет потребляемой мощности:

№ п\п

ИМСХ

Количество ИМСХ(n)

Рi, мВт

Рi К, мВт

1

КМ155ЛА2

4

90

360

2

К155ЛН1

2

173

346

3

К155ЛИ1

2

80

160

4

КМ155ТМ5

2

265

530

Pпотр = 1396 мВт

Зная напряжение питания схемы, (Uпит = 5В ±5%) и суммарную потребляемую мощность по формуле определяем ток источника питания :

Iпит = Р∑ /U = 1396мВт/4,75В = 293,9 мА

Следовательно, для наладки и настройки ТЭЗа необходим источник питания с напряжением 5В и током питания не менее 293,9 мА, что удовлетворяет техническим требованиям.

ЗАКЛЮЧЕНИЕ

На основании технических требований была разработана схема электрическая функциональная, схема электрическая принципиальная приоритета прерываний. Сделан расчет потребляемой мощности, быстродействия.

Задание выполнено полностью согласно техническим требованиям.

приоритет прерывание принципиальный микросхема

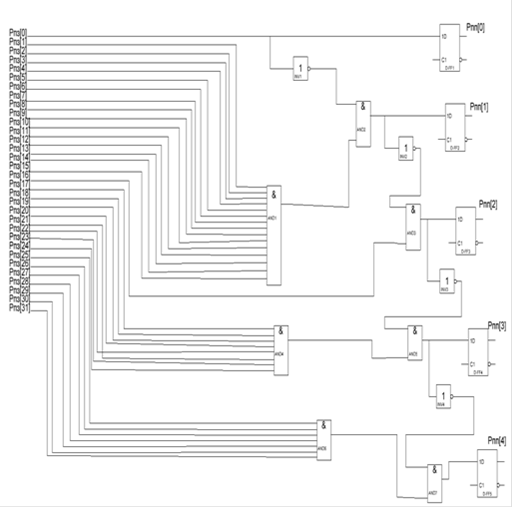

ПРИЛОЖЕНИЕ1. СХЕМА ЭЛЕКТРИЧЕСКАЯ ФУНКЦИОНАЛЬНАЯ

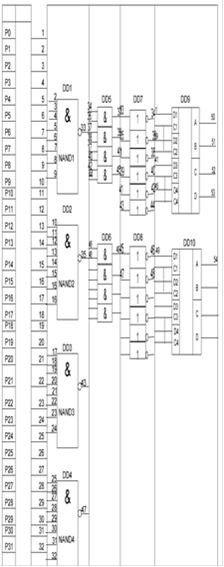

ПРИЛОЖЕНИЕ 2. СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ
