Выбор элементной базы

В качестве УПЧ, Детектора, ПрЧ выбираем микросхему К174ХА2.

ИМС К174 ХА2 (рис. 3) предназначена для работы в радиовещательных приёмниках АМ сигналов третьей группы сложности, но может также использоваться и в радиовещательных приёмниках второй группы сложности с внешним гетеродином, что даёт повышенную устойчивость к перекрёстной помехе. ИМС содержит усилитель сигнала радиочастоты А1 с системной АРУ А5, гетеродин G1 и стабилизатор AS.

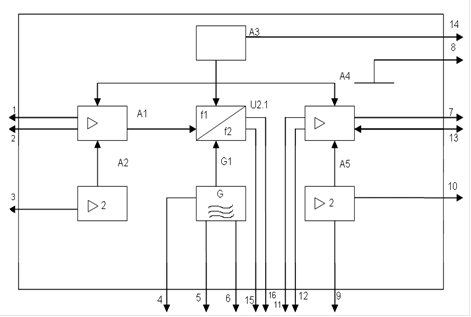

Рис. 3 Структурная схема ИМС 174ХА2

Электрические параметры.

Ток потребления Iном, мА при Uвх=0, Rн=, не более 4.

Напряжение АРУ Uару, В, при Uвх=0, Rн=3,9кОм 3¸4,5. Относительное измерение напряжения АРУ 120.

Коэффициент гармоник Kг, % Uвх=3мА, Rн= , m=80% не более 5.

Входное сопротивление Rвх при Uвх=20¸40мВ, Rн=, m=30% 0,43¸1.

Предельные эксплуатационные параметры.

Напряжения питания Uип, В

минимальное 3.

максимальное 6.

Ток потребления Iном, мА, Uвх=0, Uип=6В, t =70 оС, не более 5,5.

Напряжение между выводами 10, 11 не более 1,75.

Коэффициент усиления по напряжению Kуи, при tокр.ср= -25…+70 оС, Uип=3,6¸6В 100¸400.

Ток в цепи вывода 13, мА при подключенной внешней нагрузке, не более 1¸5.

Чувствительность S, мкВ, при Uвых=30мВ

Uип=6В 9¸30.

Uип=3,6В 11¸42.

Относительное измерение напряжения АРУ ∆Uару. отн:

Uип=6В, Uвх=5¸300мВ, Rн=, m=30%, t =70 оС, 120.

Uип=5В, Uвх=5¸30мВ, Rн=, m=30%, t = -25 оС, 150.

УрЧ строим на полевом транзисторе типа КП302A со следующими электрическими параметрами.

Предельная частота усилителя 20МГц.

Коэффициент шума 4¸6дБ.

Коэффициент усиления по мощности 1¸2,5.

Типовое значение 1,5В.

Крутизна характеристики при Uсп=15В, U324=10В, Iс=5мА, T=+25 оС 4¸8мА/В.

Напряжение первый затвор истока при Uси=15В, U324=10В, Iс=5мА -3,5¸0В.

Напряжения отсечки 6¸1,3В.

Ток утечки первого затвора не более 5мА.

Входное сопротивление не менее 12кОм.

Входная емкость не более 5пФ.

Проходная емкость не более 0,07пФ.

Проходные эксплуатационные параметры.

Напряжение сток - исток 20В.

Напряжение первый затвор - сток 20В.

Первый затвор - второй затвор 25В.

Постоянный ток стока 20мА.

Постоянное рассеивание мощности при Т= -60…+35 оС 150мВт.

Предельные эксплутационные параметры К174УН14.

Напряжения питания Uип 3,6.

минимальное 3,6.

максимальное 6.

Ток потребления Iном А не более:

Uвх=0, Uип=6В, t =70 оC 1.

Uвх=0, Uип=3,6В, t =-26 оС 1,3.

Коэффициент усиления по напряжению Kуи при tокр.ср= -25…+70 оС, Uип=3,6…6В 100¸400.

Ток в цепи вывода 14 при подключенной внешней нагрузке I14, мА, не более 10.

Потребление мощности Pпом., Вт, не более 3.
