Расчет RC-генератора на ОУ

C1=C2=5.2*10-9 Ф

Рис.3. Осциллограммы входного и выходного напряжений

Параметры выходного сигнала

Время установки стационарного режима

новости казахстан

1.866*10^-3, с

Амплитуда выходного сигнала

12.994, В

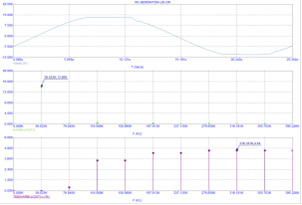

Рис. 4. Период выходного сигнала, спектр и коэффициенты гармоник

Параметры выходного сигнала

Напряжение

13.959, В

Частота

39.523, кГц

Коэффициент гармоник

4.54

Перейти на страницу: 1 2
