Расчет проведем для средней резонансной частоты диапазона, а затем проверим основные показатели на крайних частотах.

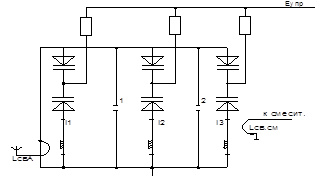

Рисунок 2 - Схема входной цепи (1,2 - это отверстия в перегородке между камерами, в которых расположены контуры. С помощью этих отверстий осуществляется связь между контурами).

Пусть полосковая линия сделана из меди , поверхностное сопротивление которой . В качестве диэлектрика использован материал стеклотекстолит СКМ-1 с относительной диэлектрической проницаемостью x=4,2

Задаемся следующими размерами полосковой линии:=4мм, h=2мм,

t= 20мкм (ширина, толщина токонесущей полоски и расстояние между токонесущей и заземленной полосками);

Рассчитаем волновое сопротивление линии:

50,6Ом

Для расчета электрической длины используют соотношение

,выберем

Из условия настройки входной цепи в резонанс на частоте рассчитывают емкость

[14]

Из условия настройки резонатора на частоту f0 определим длину линии:

По графикам находим нормированное затухание (b) полосковой линии в зависимости от ее геометрических размеров

Рисунок 3. Зависимость затухания от геометрических размеров линии

[14].

Сопротивление активных потерь линии, отнесенное ко входу резонатора

Резонансная проводимость несимметричного полоскового резонатора:

гдеОм, характеристическое сопротивление контура

Затухание резонатора обусловленное потерями в отрезке линии:

Полоса пропускания контура на уровне 3дб равна:

Условие настройки контура в резонанс рассчитано при емкости Со=5.7пФ. Так как контур входной цепи настраивается на диапазон частот и полоса пропускания контура П=598 кГц , то он должен автоматически перестраиваться на резонансную частоту в пределах диапазона , что достигается введением вместо Ск двух последовательно соединенных варикапов типа КВ109В (общая емкость каждого изменяется от 4пФ до 16пФ в зависимости от обратного напряжения).
