Схемы плеча выпрямителя и инвертора из последовательно-параллельно включенных вентилей

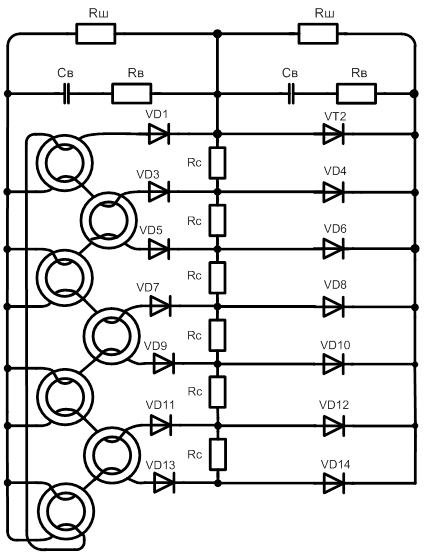

Плечо выпрямителя

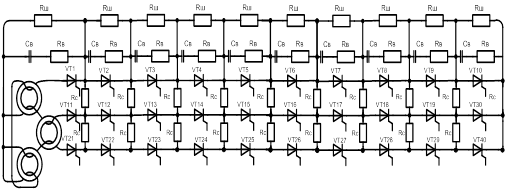

Плечо инвертора

. Модель схемы инвертирования

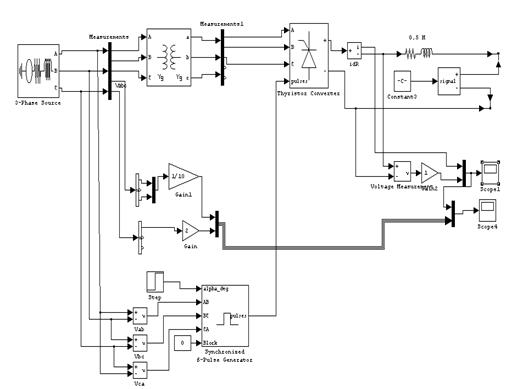

Шестипульсовая схема инвертирования, смоделированная в среде пакета Matlab.

Настройка схемы

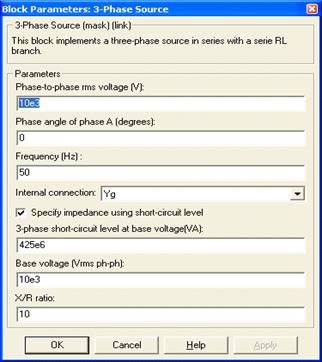

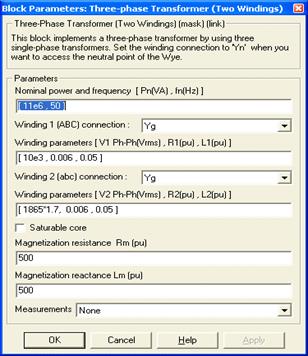

Настройка источника Настройка трансформатора

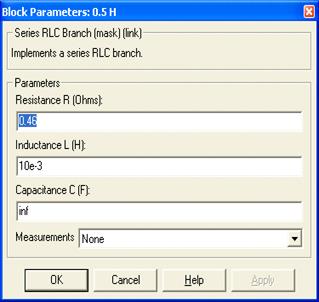

Настройка нагрузки

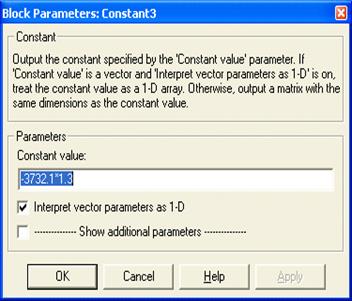

Настройка константы

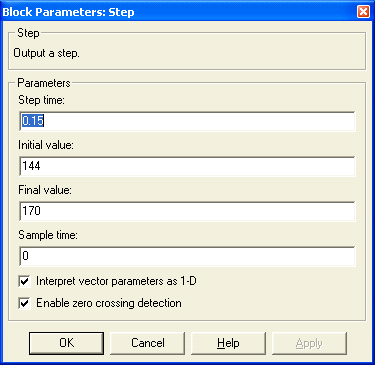

Настройка блока Step

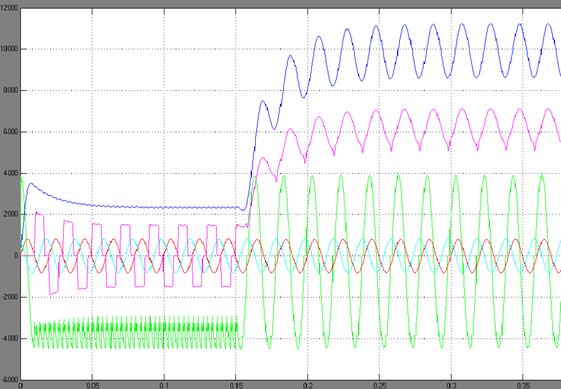

Осциллограмма токов и напряжений до и после опрокидывания инвертора

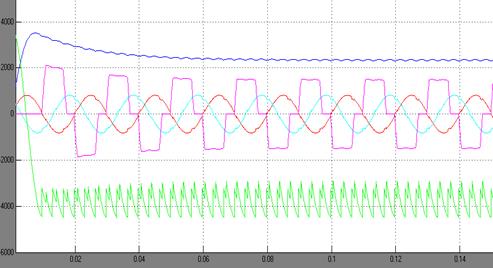

Нормальный режим:

Осциллограмма токов и напряжений в режиме инвертирования

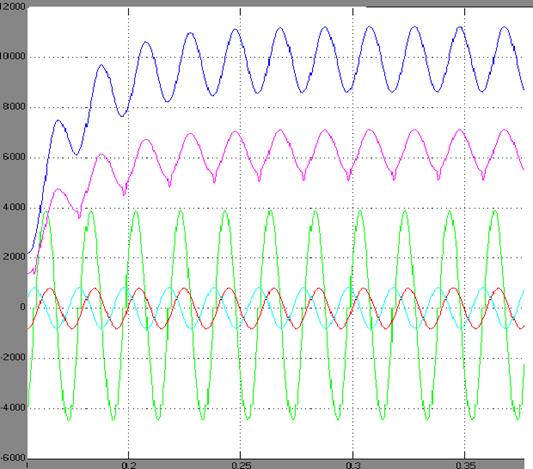

Режим опрокидывания:

При опрокидывании инвертора на его зажимах возникает переменное напряжение, равное линейному напряжению вентильных обмоток трансформатора (синусоида зеленого цвета).
