Расчет ручной регулировки громкости

Регулировка громкости осуществлена с использованием последовательной схемы, включенной на входе УНЧ

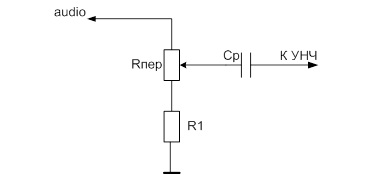

Рисунок 6. Схема регулятора громкости

Определим Rпер R1 для того, чтобы обеспечить необходимый по заданию диапазон регулировки громкости 36 дБ:

,

где RвыхMC=58 кОм - сопротивление нагрузки детектора SA625.

С другой стороны , где D=100 (40 дБ) - диапазон регулировки громкости. Из системы уравнений находим:

;

.
