Аппаратная реализация

Исходя из операций, необходимых для осуществления свойств, устройство может быть выполнено, вследствие особенностей кода на основе элементов, по схеме на рисунке

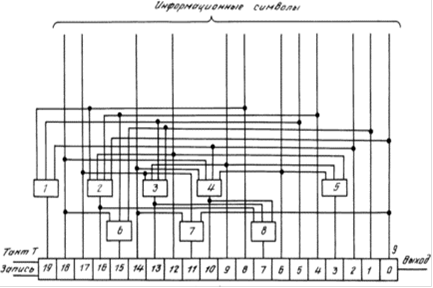

Рис. 3.3 Схема кодера каскадного кода.

Кодер состоит из двух регистра 9 сдвига, в который записывается информация, и сумматоров 1-8 по модулю 2.

Кодер для кода длиной l символов из алфавита размером 2m состоит из регистра 9 сдвига с lm ячейками, l сумматоров по модулю два (исключающее или) с m - 1 входами (1, 5, 6, 7, 8) и m - 1сумматоров по модулю два с l - 1 входами (2, 3, 4). Сумматоры с m - 1 входами подключены к ячейкам последовательного регистра сдвига с номерами k = m[ (j-1) mod l] + m - 1, где j - номер сумматора. Сумматоры с l - 1 входами подключены к ячейкам последовательного регитсра сдвига с номерами k = m[ (l - 1 - i) mod l] + i, где I - номер сумматора. Информационная шина подключена своими линиями к ячейкам регитсра с номерами k = m[ (j - 1) mod l] + i, где i = 0, 1, …, m - 2; j = 0, 1,…, l - 2.

Последовательный выход регистра сдвига является выходом кодера. Запись в последовательный регистр сдвига производится импульсом Т2 синхронизации по кодовым группам, совпадающим во времени с приходом информации на вход кодера. Тактируется регистр импульсами синхронизации по битам Т. Символы с выходов кодера группами по m символов поступают в модулятор, где им сопоставляются сигналы из ансамбля с 2m членами. Эти сигналы передаются по каналу связи.
